Banc d'essai de pression hydrostatique

de pressiontempératureen traction compression

Présentation
Exemples de réalisations de bancs d'essais et outillages spécifiques destinés aux opérations de gonflage, test d'étanchéité, contrôle de pression, cryogénie, essais hydrauliques et simulation température/pression. Applications civiles et militaires sur avions et hélicoptères.

Catalogue d'exemples (table extraite)
Série: VALISE NATO

• Observations: Valise de transport regroupant outillages (raccords, adapteurs, rallonge, vanne, flexible, manodétendeur, manomètre, pompe à main) pour opérations de gonflage, test d'étanchéité et purge des circuits hydrauliques et/ou pneumatiques. Compartiment séparé pour tuyauteries flexibles. Composition variable selon aéronef.
• Photos: illustrations de la valise, organisation interne et raccords.

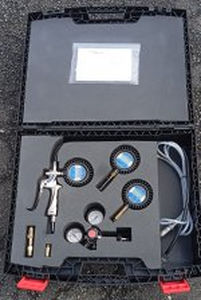

Série: VALISE POIGNEE DE GONFLAGE AERONEF

• Observations: Valise de transport contenant les composants pour gonfler, ajuster et dégonfler les pneumatiques d'aéronefs civils et militaires.
• Photos: exemples du kit de gonflage et accessoires.

Série: CONTROLEUR DE PRESSION

• Observations: Matériel pour contrôle précis de la pression des pneumatiques aéronef. Plusieurs modèles et configurations selon type de pneumatique.
• Photos: unités et platines de contrôle.

Série: SURPRESSEUR N2 ou O2

• Observations: Surpresseurs optimisant l'utilisation des bouteilles en les vidant jusqu'à 30 bar résiduels et en surpressant jusqu'à 400 bar max. Plusieurs modèles selon débits et cycles.
• Photos: unités surpresseur et raccordements bouteille.

Série: CHARIOT N2/O2

• Observations: Chariots mobiles pour complément de pression piste/atelier, acceptant une ou deux bouteilles. Platine intégrant filtres, vannes, manomètres et flexibles avec câble anti‑fouet. Options: platine HP/BP, couplings spécifiques, etc.
• Photos: configurations chariot et platines de commande.

Série: FLEXIBLES ET COMPOSANTS O2 AERO

• Observations: Large gamme de flexibles, manodétendeurs et raccords compatibles avec circuits oxygène aéronautiques. Différentes matières et modèles disponibles.
• Photos: exemples de flexibles, raccords et détendeurs.

Série: LIMITEUR DE COUPLE DYNASTAT

• Observations: Appareil de sécurité assurant coupure électrique par micro‑contact en traction/compression. Microrupteurs réglables jusqu'à 7500 daN sur plusieurs gammes. Conçu pour protéger réducteurs à arbre creux; usage possible sur treuils, grues, monte‑charges, convoyeurs. Version avec contacts ATEX disponible.
• Documentation: fiches techniques disponibles sur demande.

Série: MATÉRIEL POUR LA CRYOGÉNIE

• Observations: Fabrication selon spécifications de siphons, cannes de prélèvement, séparateurs de phase, tuyauteries calorifugées ou isolées sous vide pour transferts cryogéniques (azote liquide, hélium liquide).
• Photos: équipements cryogéniques et sondes.

Série: VALISE DE CONTRÔLE SUR SITE

• Observations: Outillage intégrant une bouteille HP 200 bar pour tarage de soupapes (HP/BP) et étalonnage de manomètres sur site avec manomètre étalon classe 0.1.
• Photos: valise de contrôle et manomètre de référence.

Série: BANC D’ESSAI GRADIENT DE TEMPÉRATURE KÉROSÈNE

• Observations: Banc simulant variations température/pression liées à l'altitude pour tester circuits kérosène moteurs. Pilotage PC par Ethernet. Génération pression 0–250 bar; température −70 à +150 °C. Certains composants certifiés ATEX.
• Photos: implantation du banc et instrumentation.

Série: BANC D’ESSAI HYDRAULIQUE A COMMANDE MANUELLE OU PILOTÉE PAR PC

• Observations: Simule variations de pression (ex. éjection de torpille). Pilotage PC (scripts d'essais, enregistrement) ou manuel. Génération pression 0–250 bar.
• Photos: banc hydraulique et interface de contrôle.

Photos (exemples)
Plusieurs images illustrent chaque réalisation (valises, chariots, bancs d'essais, Dynastat, composants cryo, etc.).

Caractéristiques / spécifications techniques

• Plages de pression typiques: 0 à 250 bar.
• Plages de température (banc kérosène): −70 °C à +150 °C.
• Surpresseurs N2/O2: surpression jusqu'à 400 bar; vidage bouteilles jusqu'à 30 bar résiduels.
• Valise de contrôle sur site: intégration bouteille HP 200 bar et manomètre étalon classe 0.1 pour étalonnage et tarage in situ.
• Chariots N2/O2: configurations 1 ou 2 bouteilles avec platine de commande et dispositifs de sécurité (filtres, soupapes, manomètres, flexibles avec câble anti‑fouet).
• Dynastat: microrupteurs réglables jusqu'à 7500 daN; version ATEX disponible.
• Composants O2 Aero: gamme étendue de flexibles, manodétendeurs et raccords compatibles avec circuits oxygène aéronautiques.
• Éléments ATEX présents sur certains bancs et composants selon application.
