Obturateur gonflable

pour test d'étanchéitéen élastomèredouble

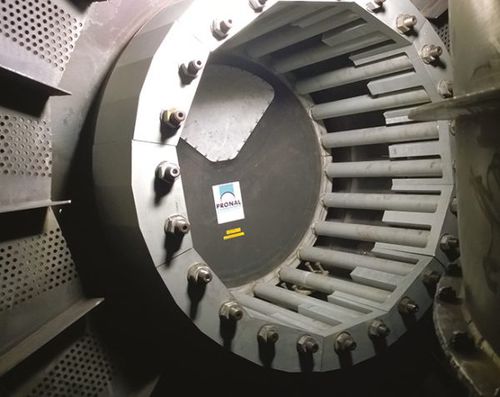

SYSTÈME GONFLABLE POUR ÉPREUVES HYDRAULIQUES DES GSS Pronal a conçu un système d’obturation gonflable pour effectuer les épreuves hydrauliques des GSS (Groupe Sécheur Surchauffeur). Ce système combine deux solutions : •du côté du clapet VISM, la sortie est obturée par un obturateur gonflable type baudruche (OHP), •et de l’autre côté, en sortie de la calandre GSS, on y insère un vérin torique gonflable monté sur un support métallique entièrement démontable. Ce système amovible est acheminé par un trou d’homme d’un diamètre de 400 mm. La pression d’épreuve est de l’ordre de 25,5 bar. L’épreuve est validé sur place par un organisme certificateur. Ces épreuves hydrauliques GSS permettent de certifier la tenue et l’étanchéité de la calandre GSS. Ce système d’obturation gonflable made in Pronal, permet de réduire l’arrêt de tranche en évitant les opérations de coupe/soude des tuyauteries et la mise en place de caps soudés. AVANTAGES Utilisation •Dissociation de la reprise d’effort et de l’étanchéité •Système entièrement démontable •Ajustable selon configuration des piquages de GSS Sécurité •Etanchéité des joints et obturateurs gonflables •Haute qualité et résistance Manutention •Rapide et simple à mettre en oeuvre •Pas d’opération de soudage •5 intervenants : 3 jours de montage/2j de démontage •Matériel re-conditionné dans notre banc d’essai INFORMATIONS DÉTAILLÉES •Matériau : oNPVC pour le vérin torique oSBR (Styrène Butadiene Rubber) pour l’OHP2 •Technique : vulcanisation à chaud sous vide en autoclave •Dimensions : oDia. 1150 mm pour le vérin oDia. 920 mm pour l’obturateur •Forme : cylindrique •Gonflage : à l’eau
