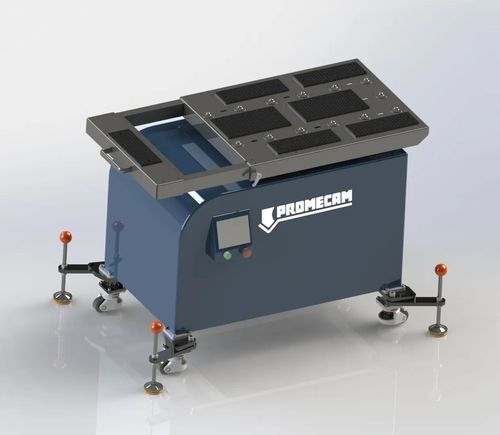

Table support mobile Atlas series

Qu'est-ce que c'est ?
Les accompagnateurs de tôle Promecam Atlas sont des tables mobiles qui soutiennent la rotation de la pièce pendant la phase de pliage, facilitant la manutention des grandes ou des tôles fines.

Fonction et avantages
Sans support adapté, les grandes tôles fines peuvent se déformer lors du pliage. Les accompagnateurs apportent un support continu pour éviter le contrepoinçonnage et réduisent l'effort manuel des opérateurs. Cela diminue la fatigue, le risque de blessure et le nombre d'opérateurs nécessaires, améliorant la productivité de l'atelier.

Compatibilité
Les accompagnateurs mobiles Promecam Atlas sont compatibles avec tout modèle de presse plieuse, quel que soit le tonnage ou la longueur. Un même accompagnateur peut être déplacé entre plusieurs machines au sein d'un atelier en quelques opérations simples, offrant une utilisation flexible de l'équipement.

Personnalisation et options
La hauteur du plan de travail peut être personnalisée jusqu'à 1200 mm. L'axe motorisé R (vertical) permet une course de 180 mm pour s'adapter à toute matrice. Options disponibles :

• ventouses
• table rotative pneumatique
• extensions pour augmentation de largeur ou longueur

Table rotative et surface d'appui
La table rotative permet de faire pivoter facilement de grandes tôles. La capacité de charge maximale est de 300 kg pour supporter des pièces lourdes. La surface d'appui est recouverte de brosses anti-rayures pour protéger les matériaux délicats (prélaqué, poli). La hauteur est réglable pour s'adapter à la cote de la matrice.

Certifications
Les dispositifs sont certifiés CE. Les accompagnateurs Promecam ont passé les essais relatifs à la Directive Machines pour la basse tension et la compatibilité électromagnétique. Sur demande, Promecam fournit la certification de l'ensemble pour attester la conformité du système opérateur/accompagnateur.

Données techniques
Modèle | Atlas 100 | Atlas 200 | Atlas 300
Largeur table | 650 mm | 650 mm | 650 mm
Largeur table étendue (optionnelle) | 1700 mm | 1700 mm | 1700 mm
Longueur table ouverte/fermée | 1600 mm/1200 mm | 1600 mm/1200 mm | 1600 mm/1200 mm
Longueur table étendue (optionnelle) | 2200 mm | 2200 mm | 2200 mm
Charge maximale à 1 m | 100 kg | 200 kg | 300 kg
Vitesse de rotation maximale | 85 °/s | 40 °/s | 30 °/s
Précision de positionnement | ± 0,25 ° | ± 0,25 ° | ± 0,25 °
Angle maximum de rotation | 75 ° | 75 ° | 60 °
Largeur mini de la matrice en V | 8 mm | 16 mm | 24 mm
Hauteur mini table (standard) | 940 mm | 950 mm | 1000 mm
Course de l'axe R | 180 mm | 180 mm | 180 mm
Dimensions globales | 1250×800×950 mm | 1250×800×950 mm | 1250×800×950 mm
Poids (env.) | 400 kg | 500 kg | 600 kg
Puissance | 3,3 kW | 3,3 kW | 3,3 kW
Tension d'alimentation | 230 Vac | 400 Vac | 400 Vac

Caractéristiques / spécifications techniques

• Série : Atlas (Atlas 100, Atlas 200, Atlas 300)
• Largeur de table : 650 mm (tous modèles)
• Largeur de table étendue (option) : 1700 mm
• Longueur table (ouverte/fermée) : 1600 mm / 1200 mm
• Longueur étendue (option) : 2200 mm
• Charge maximale à 1 m : 100 kg (Atlas 100), 200 kg (Atlas 200), 300 kg (Atlas 300)
• Vitesse de rotation maximale : 85 °/s (Atlas 100), 40 °/s (Atlas 200), 30 °/s (Atlas 300)
• Précision de positionnement : ± 0,25 °
• Angle max de rotation : 75 ° (Atlas 100 & 200), 60 ° (Atlas 300)
• Largeur mini matrice en V : 8 / 16 / 24 mm selon modèle
• Hauteur mini table : 940–1000 mm selon modèle
• Course de l'axe R : 180 mm
• Dimensions standard : 1250×800×950 mm
• Poids : 400 kg / 500 kg / 600 kg selon modèle
• Moteur principal : 3,3 kW
• Tensions disponibles : 230 Vac ou 400 Vac selon modèle
