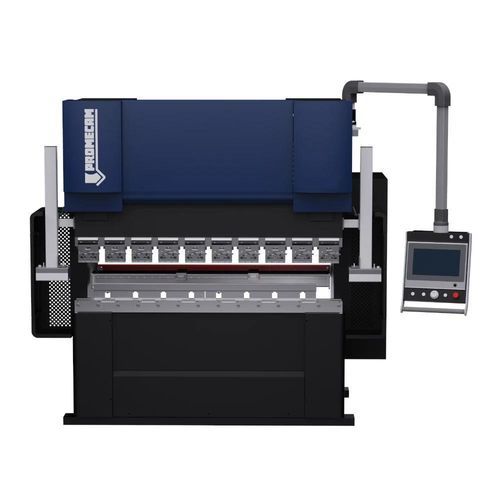

Presse plieuse électrique Spira series

CNC2 axes4 axes

Présentation
Les presses plieuses de la série Spira sont des presses plieuses électriques conçues pour la durabilité et des performances de pliage stables. Elles fonctionnent sans huile hydraulique, réduisant l'impact environnemental et supprimant la variabilité liée à la température, au vieillissement et à l'hygroscopicité. Les servomoteurs n'interviennent que pendant la phase de pliage, minimisant la consommation en veille.

Configuration générale
Toutes les machines disposent de deux axes synchronisés (Y1‑Y2) et d'un palpeur arrière 4 axes (X, R, Z1, Z2) pour un positionnement précis et une répétabilité en production.

Données techniques (tableau récapitulatif)
Modèle | Spira 35/1350 | Spira 50/1650 | Spira 70/2050 | Spira 70/2500
tonnage [t] | 35 | 50 | 70 | 70
longueur [mm] | 1350 | 1650 | 2050 | 2500
distance entre les montants [mm] | 1300 | 1300 | 1700 | 2000
incision (throat) [mm] | 150 | 210 | 300 | 300
course [mm] | 180 | 180 | 200 | 200
hauteur ouverte adaptateur/plateau [mm] | 410 | 410 | 430 | 430
course axe X [mm] | 400 | 400 | 600 | 600
course axe R [mm] | 150 | 150 | 150 | 150
puissance axes Y1-Y2 [kW] | 2×8,6 | 2×16 | 2×21 | 2×21
puissance moyenne [kW] | 2,3 | 2,4 | 2,4 | 2,7
dimensions L×W×H [mm] | 2300×1650×2200 | 2600×1900×2200 | 2680×1610×2560 | 2990×1610×2545
poids [kg] | 4000 | 5000 | 6250 | 6500
bombage | non | non | non | mécanique

Composants et process

• Vitesse contrôlée : Servomoteurs puissants assurant stabilité et profils de vitesse programmables.
• Précision et durabilité : Vis sans fin et guides en acier C5 pour précision et longévité.
• Positionnement axe Y : Précision jusqu'à 0,005 mm pour une grande répétabilité.
• Traitement thermique : Structure traitée thermiquement à 650 °C pour réduire les contraintes internes et limiter les déformations à long terme.

La fiabilité comme principe
Architecture double servo contrôlant indépendamment Y1 (coulisse gauche) et Y2 (coulisse droite) avec des servomoteurs haute vitesse, garantissant vitesse, précision et optimisation des coûts d'exploitation.
Composants utilisés :

• Vis : Techmation (TW-JP) ou TSUBAKI NAKASHIMA (JP)
• Reggispinta : NSK (JP)
• Courroie : Gates (USA)
• CNC machine : STEP (IT)
• Règles optiques : GIVI Misure (IT)
• Composants électriques : Schneider (FR)
• Guides linéaires et patins : HIWIN (TW)
• Vis à recirculation du palpeur arrière : HIWIN (TW)

Environnement et économies d'énergie
La série Spira n'utilise pas d'huile hydraulique, diminuant l'impact environnemental et les coûts d'achat/élimination. L'absence d'huile supprime la variabilité due à la température et au vieillissement. Les servomoteurs sont actifs uniquement lors du pliage, ce qui réduit fortement la consommation en veille.

CNC et interfaçabilité
Équipées de CNC Step Automation, les machines Spira gèrent modèles 3D et programmes via une interface graphique intuitive. De nombreuses options permettent l'intégration CNC, les logiciels offline et les fonctions Industrie 4.0 pour gestion de production, maintenance et supervision à distance. Les contrôles ROCK nouvelle génération offrent des capacités avancées de programmation et gestion de presse.

Système de sécurité LazerSafe
Le système LazerSafe LZS-2 crée une barrière laser autour de la zone dangereuse du poinçon, détecte les intrusions et arrête la machine automatiquement. Paramètres clés :

• Résolution de détection : Environ 4 mm pour haute sensibilité aux petits objets.
• Vitesse de réponse : Très rapide, généralement < 1 ms.
• Type de laser : Classe 1M.
• Fonctions avancées : Surveillance continue de la distance d'arrêt, mode Tray/Box pour pliages complexes, gestion automatique des points de muting.
• Compatibilité : Intégrable avec diverses presses et outils non standard.

Maintenance proactive et supervision
Plateformes optionnelles de maintenance prédictive et d'analyse énergétique surveillent les composants clés, détectent précocement les anomalies et fournissent des tableaux de bord sur taux d'utilisation, efficacité énergétique et coûts sur intervalles configurables. Intégration possible avec MES pour analyses détaillées des coûts de production.

Caractéristiques / spécifications techniques

• Série : Spira series
• Axes : Y1 - Y2 (deux axes) ; palpeur arrière : X, R, Z1, Z2 (4 axes)
• Modèles disponibles et tonnages nominaux : Spira 35/1350 (35 t), Spira 50/1650 (50 t), Spira 70/2050 (70 t), Spira 70/2500 (70 t)
• Longueurs de travail : 1350 mm, 1650 mm, 2050 mm, 2500 mm
• Incision (throat) : 150 / 210 / 300 mm selon modèle
• Corsa (course) du vérin : 180–200 mm selon modèle
• Hauteur ouverte adaptateur/plateau : 410–430 mm
• Course axe X : 400–600 mm
• Course axe R : 150 mm
• Puissance installée axes Y1-Y2 : de 2×8,6 kW à 2×21 kW
• Consommation moyenne : env. 2,3–2,7 kW selon modèle
• Dimensions (L×W×H) et poids variables selon modèle (voir tableau)
• Bombature : mécanique sur modèles supérieurs, absente sur certaines configurations
• Construction : vis sans fin, guides acier C5, structure traitée thermiquement, positionnement axe Y haute précision (0,005 mm)
