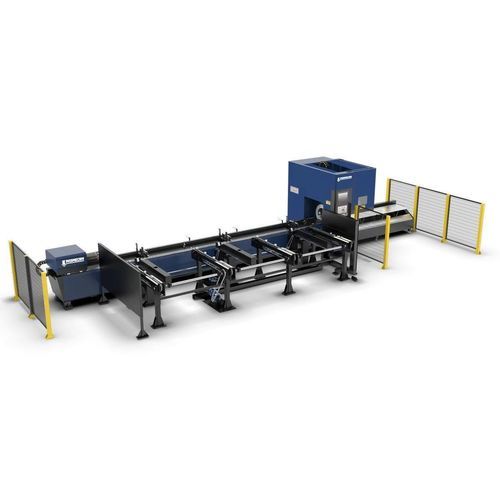

Machine de découpe laser à fibre 6160/3

pour métalde profilésde tubes

Présentation
La production sur tubes présente un fort potentiel de développement. Le laser fibre Fulgor Tube permet d'accéder au marché de la découpe de tubes avec un investissement contenu. Machines robustes et polyvalentes capables de travailler tubes, profils et barres. Des systèmes de chargement automatique pour tubes et profils sont disponibles.

Interface et logiciel

• Interface 4.0/5.0 pour dessin avancé, nesting et programmation CAM, afin de connecter bureau technique et production.
• Flux de retour sur pièces produites et temps de traitement pour faciliter les devis et identifier les points critiques.

Ergonomie et productivité
Les systèmes de chargement automatique pour barres et profils réduisent les opérations manuelles et augmentent la rentabilité de production. Des solutions d'automatisation sont proposées pour optimiser l'efficience machine.

Qualité intrinsèque
Le système Fulgor Tube est construit avec des composants de qualité, notamment :

• Tête de découpe Raytools, Boci ou Precitec
• Sources laser MAX ou Raycus
• Moteurs Yaskawa
• Guides linéaires HIWIN
• Réducteurs Motovario/Neugart
• Crémaillères Atlanta
• Roulements NSK
• Composants électriques Schneider

Production sans soucis et maintenance prédictive
La production Fulgor Tube est soumise à des contrôles qualité selon le Promecam Quality Protocol. La machine peut être équipée du capteur WATT⚙️ et du système Smart mAIntenance pour détecter les anomalies potentielles et fournir des informations sur la consommation électrique, les temps de production et l'utilisation des équipements.

Longueur minimale, chanfrein et mandrins
La machine Fulgor Tube propose une longueur de travail minimale de 50 mm pour limiter les pertes. Les machines à trois mandrins peuvent usiner toute la longueur du tube sans rebut. Une fonction Bevel est disponible pour les coupes inclinées sur tubes et profils. Les mandrins sont conçus pour s'adapter aux types de profils ou de tubes à usiner afin de garantir la productivité.

Chargeurs
Des chargeurs à chaîne ou à courroie sont disponibles pour positionner les barres dans l'alimentation sans les abîmer, adaptés aux tubes fins, aux finitions de surface délicates ou aux profils.

Données techniques — Machines de découpe laser avec 1 mandrin et 1 lunette (tableau)
Modèle | 6160/3 | 6240/3
Puissance laser [kW] | 3 | 3
Longueur d'entrée tube [mm] | 6300 | 6300
Longueur maximale du produit fini à la sortie [mm] | 1500 | 1500
Diamètre maximal [mm] | 160 | 240
Précision positionnement X/Y [mm] | ±0,05 | ±0,05
Répétabilité positionnement X/Y [mm] | ±0,03 | ±0,03
Vitesse maximale X/Y [mm] | 110 | 110
Vitesse maximale broche [rpm] | 150 | 120
Accélération maximale [g] | 1,2 | 1,2
Capacité maximale mandrin [kg] | 100 | 300
Poids machine [kg] | 4300 | 5500
Rebut restant [mm] | 50 | 50
Type/modèle CNC | CypCut 3000 | CypCut 3000
Dimensions L×W×H [mm] | 11377×2423×2475 | 11383×2423×2600
Méthode support sortie tube | Roue de support à gorge variable (jusqu'à 1500 mm) | Roue de support à gorge variable (jusqu'à 1500 mm)
Méthode support sortie tube [optionnelle] | Table flottante (jusqu'à 3000 mm) | Table flottante (jusqu'à 3000 mm)
Système de chargement semi-automatique | Optionnel | Optionnel
Système de chargement entièrement automatique | Optionnel | Optionnel

Données techniques — Machines de découpe laser avec 2 mandrins et 1 lunette (tableau)
Modèle | 6240/3 Max | 6350/6 Max | 9350/6 Max | 12350/12 Max
Puissance laser [kW] | 3 | 6 | 6 | 12
Longueur d'entrée tube [mm] | 6300 | 6300 | 9300 | 12300
Longueur maximale du produit fini à la sortie [mm] | 6000 | 6000 | 6000-9000 | 6000-9000-12000
Diamètre maximal [mm] | 240 | 350 | 350 | 350
Précision X/Y [mm] | ±0,05 | ±0,05 | ±0,05 | ±0,05
Répétabilité X/Y [mm] | ±0,03 | ±0,03 | ±0,03 | ±0,03
Vitesse X/Y maximale [mm] | 110 | 110 | 110 | 110
Vitesse broche maximale [rpm] | 120 | 120 | 120 | 120
Accélération maximale [g] | 1,5 | 1,5 | 1,5 | 1,5
Capacité de charge maximale mandrin [kg] | 500 | 600 | 800 | 1000
Poids machine [kg] | 14000 | 16000 | 19000 | 25000
Rebut restant [mm] | 0 | 0 | 0 | 0
Type/modèle CNC | CypCut 5000 | CypCut 5000 | CypCut 5000 | CypCut 5000
Dimensions L×W×H [mm] | 16100×3080×3650 | 16100×3080×3650 | 19100×3080×3650 | 22100×5000×2560
Méthode support sortie tube | Table flottante | Table flottante | Table flottante | Table flottante
Système de chargement semi-automatique | Optionnel | Optionnel | Optionnel | Optionnel

Caractéristiques / spécifications techniques

• Nom commercial : Fulgor Tube
• Brand: Promecam
• Puissances laser disponibles : 3 kW, 6 kW, 12 kW
• Longueurs d'entrée tube : options typiques 6300 mm, 9300 mm, 12300 mm (selon modèle)
• Longueur maximale du produit fini à la sortie : de 1500 mm jusqu'à 6000–12000 mm selon le modèle
• Diamètres maximaux : de 160 mm jusqu'à 350 mm selon le modèle
• Longueur minimale de traitement : 50 mm
• Précision axes X/Y : ±0,05 mm ; répétabilité : ±0,03 mm
• Vitesse maximale axes X/Y : 110 mm/s
• Vitesses de broche : jusqu'à 150 rpm (certains modèles) ou 120 rpm (autres modèles)
• Accélération maximale : 1,2 g (petits modèles) ou 1,5 g (grands modèles)
• Capacité maximale de charge des mandrins : de 100 kg à 1000 kg selon le modèle
• Poids machine : environ 4 300 kg à 25 000 kg selon le modèle
• Rebut restant : 50 mm pour certaines versions mono-mandrins ; 0 mm pour configurations multi-mandrins (Max)
• Contrôles CNC : CypCut 3000 (mono-mandrins) ou CypCut 5000 (multi-mandrins)
• Support sortie tube : roue à gorge variable (jusqu'à 1500 mm) ou table flottante (optionnelle jusqu'à 3000 mm ou standard sur modèles plus grands)
• Systèmes de chargement : semi-automatique ou entièrement automatique en option ; chargeurs à chaîne ou à courroie disponibles pour matériaux délicats
• Fonction Bevel optionnelle pour coupes inclinées sur tubes et profils
