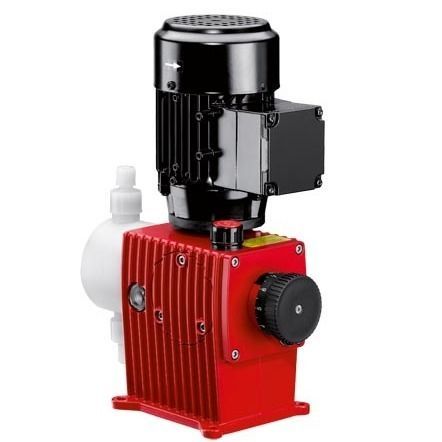

Pompe à membrane MEMDOS

à eauavec moteur électriqueindustrielle

Vue d'ensemble
Les pompes doseuses à membrane MEMDOS avec entraînement moteur offrent un dosage précis et fiable et existent en plusieurs versions. Les unités proposent une régulation manuelle ou automatique et conviennent aux applications industrielles de dosage chimique.

Performance et principe de fonctionnement
Les débits vont de 4 l/h (à contre-pression jusqu'à 16 bar) à 1020 l/h (avec contre-pression jusqu'à 3 bar). L'élément de pompage est une membrane qui garantit l'étanchéité en fonctionnement et la résistance aux fluides abrasifs. Une option double membrane est disponible pour prévenir les fuites incontrôlées en cas d'usure de la membrane de dosage.

Conception et composants
Les pompes MEMDOS utilisent une course de diaphragme actionnée par moteur et forcée par électroaimant. L'absence d'engrenages et d'éléments tournants réduit les points de défaillance et la fréquence des maintenances. Les pièces en contact avec le fluide (tête de pompe, joints, raccords) sont proposées en PVC, PP, PVDF ou acier inoxydable 1.4571 selon l'utilisation.

Contrôle du débit et clapets
La capacité est réglable de 0 à 100% avec grande flexibilité. Des clapets à bille double permettent un dosage précis de fluides jusqu'à 300 mPa·s ; pour des viscosités plus élevées, des clapets à ressort sont employés.

Commande et options
La taille de la dose peut être réglée manuellement ou via une impulsion externe ou un signal 4–20 mA selon le modèle. En option : affichage graphique avec menu multilingue et clavier intégré, protection par mot de passe, fonction de calibration et commande d'un variateur externe. Alimentation moteur standard 400/230 V AC, 50 Hz ; moteur alternatif disponible pour les versions MEMDOS LB.

Fabricant
Fabricant : Lutz-Jesco GmbH, entreprise allemande spécialisée et expérimentée dans les solutions de dosage et de désinfection.

Caractéristiques / spécifications techniques

• Débit : 4–1020 l/h (4 l/h à contre-pression jusqu'à 16 bar ; 1020 l/h avec contre-pression jusqu'à 3 bar)
• Viscosité : clapets à bille double jusqu'à 300 mPa·s (clapets à ressort pour viscosités supérieures)
• Entraînement : course de diaphragme forcée par électroaimant ; pas d'engrenages ni d'éléments tournants
• Alimentation moteur (standard) : 400/230 V AC, 50 Hz (moteur alternatif pour MEMDOS LB)
• Matériaux en contact : PVC, PP, PVDF, acier inox 1.4571
• Contrôle de capacité : réglable 0–100 % ; manuel, impulsion ou signal externe 4–20 mA
• Options : écran graphique, menu multilingue, clavier intégré, protection par mot de passe, calibration, commande de variateur externe
• Option double membrane pour protection contre les fuites
