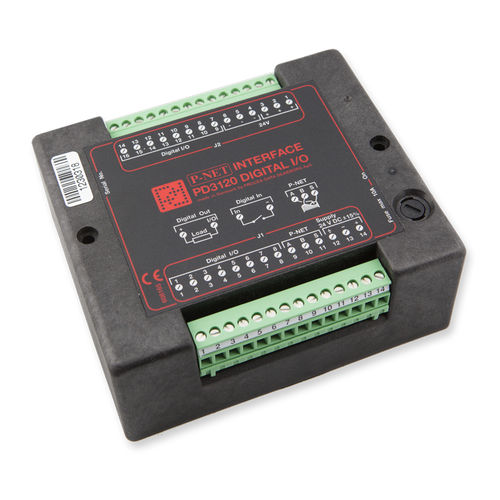

Module E/S numérique PD3120

bus de terraindistribuéepour automate programmable

Ce module ne doit être utilisé que pour remplacer des modules défectueux dans une installation existante. Pour les nouvelles installations, veuillez utiliser le PD 820 à la place Ce module est un module intelligent, doté de 16 canaux d'entrée/sortie pour 24 VDC et d'un calculateur interne programmable par l'utilisateur pour le contrôle local. Chaque canal dispose d'une sortie d'impulsion et de one-shot, d'une mesure de courant et d'une protection contre les surcharges. Chaque entrée dispose d'un compteur d'impulsions, max 50 Hz et mesure le temps de fonctionnement. Toutes les sorties ont un test de signaux de retour simples et doubles. Tension d'alimentation : 24 V DC. * 16 canaux d'entrée/sortie (24 VDC) * Comptage d'impulsions ou de contacts * Impulsion et one-shot sur toutes les sorties * Fonction de rétroaction de sortie * Fonctions de sortie automatiques * Protection contre les surcharges * Mesure du courant sur chaque sortie * Calculateur programmable * Autotest en continu * Communication par bus de terrain P-NET * Temporisateur de surveillance * Module de montage sur rail (DIN / EN) * Homologué CEM (89/336/CEE) Le module d'E/S numérique PD 3120 fait partie d'une collection d'unités de contrôle de processus distribuées, destinées à être utilisées dans le système Fieldbus P-NET. Il fournit une interface polyvalente entre les vannes, les commutateurs, les impulsions, les lampes, les alarmes, les moteurs, les détecteurs de niveau, etc., et les ordinateurs de contrôle maître distribués. Le module possède un calculateur programmable, qui peut être programmé pour contrôler les sorties numériques et surveiller les entrées numériques. La calculatrice fonctionne avec différents types de variables, comme les réels, les entiers, les octets, les booléens, les temporisateurs et les tableaux. Grâce à l'utilisation de programmes utilisateur, des fonctions spécifiques à une application, telles que des boucles de régulation numériques et des fonctions d'automate programmable, peuvent être configurées pour être utilisées dans une grande variété d'applications de processus locaux autonomes.
