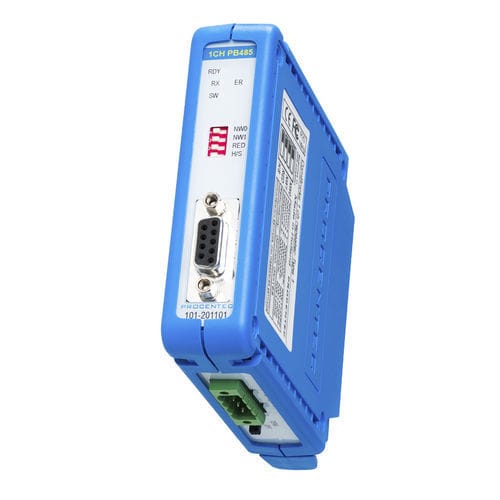

Répéteur RS-485 101-201101

PROFIBUS

module répéteur PROFIBUS RS 485 standard à 1 canal pour 12 Mbps avec LED de diagnostic et fonction de redondance. La connexion au bus est assurée par des bornes à vis et un connecteur DB9 supplémentaire. Le canal répéteur est directement connecté au noyau ProfiTrace OE dans la station de tête 1B/1C. Les données du Busmonitor sont directement disponibles sur le serveur web. Le noyau avancé de 12 Mbps du module répéteur peut être cascadé de manière illimitée et dispose d'une puissance RS 485 accrue. Le trafic de données est constamment surveillé pour détecter les anomalies qui sont filtrées numériquement. Il dispose d'une terminaison commutée intégrée et peut piloter 31 appareils. Caractéristiques électriques et mécaniques 1 canal de bus Maximum 31 appareils par canal (busloads) longueur de câble de 1200 m (en fonction de la vitesse de transmission) Aucune limite en cas de mise en cascade Commutateur de terminaison Bornes à vis amovibles et 1 connecteur DB9 Diamètre du fil (pour les bornes à vis) : < 2,5 mm2 Type de fil : toronné ou à âme pleine Protocole d'utilisation Transparent pour tous les protocoles PROFIBUS 9.6 kbps - 12 Mbps (détection automatique) délai de 2 bits (12 bits en mode redondant) Aucune adresse requise Redondance du bus (sélectionnable) Gigue du temps de retard : Max. ¼ Tbit
