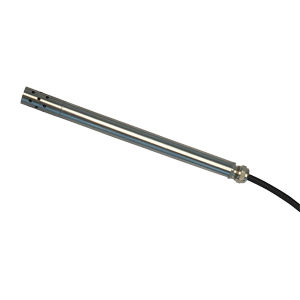

Transmetteur de point de rosée capacitif HCA100 series

G 1/22 fils4-20 mA

Description courte
Sonde en acier inoxydable pour la mesure du point de rosée (HCA100D) et de l'humidité relative (HCA100R), sortie 4–20 mA en boucle, IP65, adaptée à la surveillance d'air comprimé et aux applications HVAC.

HCA100D

• Plage point de rosée : -50 °C à +95 °C
• Raccord compression ½" en option
• Points d'étalonnage : -40 °C, +10 °C
• Pression admissible : jusqu'à 200 PSI (≈10 bar)
• Température de fonctionnement : jusqu'à 105 °C
• Matériau : acier inox 304
• Filtre supérieur en acier sintré — amovible et lavable
• Dimensions sonde : longueur 6.5 in (16.51 cm), Ø ext. 0.5 in (1.27 cm)
• Sortie : 4–20 mA, 2 fils, alimentation en boucle
• Plage affichée : -50 °C à +50 °C (autres plages disponibles)
• Résolution : 0.05 °C
• Précision : ±1.0 °C (-40 °C à -20 °C) ; ±3.0 °C en dessous de -20 °C
• Longueur de câble standard : 6 ft (longueurs personnalisées disponibles)
• Étalonnage NIST disponible

HCA100R

• Conçue pour la surveillance d'humidité HVAC
• Humidité relative : 0–100% (sans condensation/ni vapeur)
• Température de fonctionnement : jusqu'à 105 °C
• Matériau : acier inox 304
• Filtre supérieur en acier sintré — amovible et lavable
• Dimensions sonde : longueur 6.5 in (16.51 cm), Ø ext. 0.5 in (1.27 cm)
• Sortie : 4–20 mA, 2 fils (sonde seule)
• Plage affichée : 0–100% HR
• Précision : ±1% HR
• Longueur de câble standard : 6 ft (longueurs personnalisées disponibles)
• Étalonnage NIST disponible

Vue d'ensemble (valeurs du tableau)
Paramètres : point de rosée °C / humidité %
Méthode : capacitive
Plage : -50 °C – +90 °C DP; 0 – 100% rH
ATEX : Non
SIL : Non
Précision : ±1% FSD
Résolution : analogique selon plage
Débit recommandé : 2–5 l/min
Pression : jusqu'à 10 bar
Étalonnage : miroir de point de rosée / NIST
Temps de réponse T90 : non spécifié
Température du gaz : jusqu'à 100 °C
Sortie : 4–20 mA, 2 fils
Tension d'alimentation : 12–28 V DC
Affichage : aucun
Indice de protection : IP65
Raccord : ½"
Dimensions : sonde 6 in (≈16,5 cm)
Poids : ≈0,3 kg

Caractéristiques techniques

• Modèles : HCA100D (point de rosée) et HCA100R (humidité relative)
• Paramètres mesurés : point de rosée (°C) et humidité relative (% rH)
• Méthode de détection : capacitive
• Plage point de rosée : -50 °C à +90 °C DP
• Plage humidité : 0–100% rH
• Précision typique : ±1% FSD ; HCA100D : ±1.0 °C (-40 °C à -20 °C), ±3.0 °C < -20 °C
• Résolution : 0.05 °C (HCA100D) ; résolution analogique selon plage
• Signal de sortie : 4–20 mA, 2 fils, alimentation en boucle
• Tension d'alimentation : 12–28 V DC
• Température de service (sonde) : jusqu'à 105 °C
• Température gaz spécifiée : jusqu'à 100 °C
• Capacité de pression : jusqu'à 10 bar (200 PSI)
• Débit recommandé : 2–5 l/min
• Raccord : ½"
• Indice de protection : IP65
• Matériau : acier inox 304
• Filtre : acier sintré, amovible et lavable
• Dimensions sonde : longueur ~6–6.5 in (≈16,5 cm), Ø ~0.5 in (≈1,27 cm)
• Poids : ~0,3 kg
• Câble : standard 6 ft (≈1,83 m), longueurs personnalisées disponibles
• Étalonnage : miroir de point de rosée ; étalonnage NIST disponible
• Applications typiques : surveillance d'air comprimé (HCA100D), contrôle d'humidité HVAC (HCA100R)
