Capteur de traces d'oxygène (O2) électrochimique OxyDew

RS-2324-20 mAà longue durée de vie

Description du produit

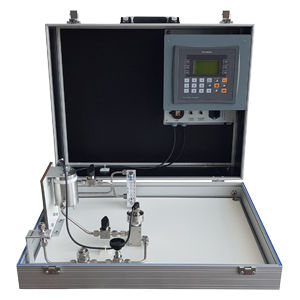

Cette mallette de transport est conçue pour une analyse rapide et précise des traces d'oxygène et du point de rosée. L'appareil mesure simultanément des points de rosée de -100°C à +20°C et l'oxygène de 0 à 10 000 ppm. Une navigation simple dans les menus, un clavier à membrane et un grand affichage LED permettent une mise en service rapide. Une mallette en aluminium protège les appareils pendant le transport.

Caractéristiques
Plage de mesure programmable par l'utilisateur : l'utilisateur dispose d'une plage de 0–10 000 ppm pour l'oxygène et de -100°C à +20°C pour le point de rosée, librement programmable. Sorties de données et enregistreur : des sorties 4–20 mA CC pour la concentration d'oxygène et le point de rosée sont disponibles via des connexions enfichables. Une interface RS-232 est prévue pour l'enregistreur de données ; jusqu'à 10 000 valeurs peuvent être stockées à des intervalles réglables. Capteur longue durée : l'Oxymaster utilise une cellule électrochimique spéciale pour mesurer les traces d'oxygène dans le gaz d'échantillon. Pour la mesure du point de rosée, un capteur en oxyde d'aluminium (Al2O3) peu exigeant en maintenance est utilisé. Étalonnage : l'étalonnage de l'appareil pour le domaine des traces doit être effectué avec un gaz d'étalonnage, qui peut être choisi librement dans la plage de mesure. Exigences clients : le câblage/les tubages de la mallette peuvent être adaptés à vos spécifications et conditions d'exploitation.

Avantages

• Appareil compact et économique en configuration séparée (capteur séparé de l'électronique)
• Capteur à longue durée de vie
• Pas de commutation de plage nécessaire
• Affichage des erreurs en clair sur l'écran (ex. : étalonnage non OK, changer la cellule)

Boîtier des cellules

• Les boîtiers des cellules sont modulaires et réalisés en acier inoxydable
• En cas de bloc cellule défectueux, il n'est pas nécessaire de le remplacer dans son intégralité

Domaines d'application

• Industrie des semi-conducteurs
• Fabricants de gaz
• Industrie métallurgique
• Industrie chimique

Aperçu technique
Paramètres : oxygène ppm / point de rosée °C
Procédé : électrochimique / Al2O3 (cristallin)
Plage de mesure : 0–10 000 ppm ; 0–10 ppm ; programmable librement
Incertitude de mesure : +/- 2 % FSD
Temps de réponse T90 : 0–10 ppm 60 s
Sorties analogiques / interfaces : 4–20 mA ; RS232 ; enregistreur de données (jusqu'à 10 000 valeurs)
Tension d'alimentation : 85–230 V

Caractéristiques techniques / spécifications

• Résolution : 0,1 ppm / 0,1 °C
• Débit : env. 1 l/min
• Pression : 0,1 – 1 bar
• Étalonnage : gaz d'étalonnage (recommandé pour le domaine des traces)
• Température du gaz échantillon : 0 – 50 °C
• Affichage : écran graphique (texte complet, affichage de tendance, indication de température)
• Indice de protection : IP 65
• Raccord : 6 mm
• Boîtier (dimensions) : 220 x 190 x 190 mm
• Poids : 5 Kg
• Caractéristiques standard : capteurs interchangeables ; plage de mesure programmable par l'utilisateur ; sorties signal 4–20 mA pour O2 et point de rosée ; autodiagnostic ; bloc cellules en 316 SS (acier inoxydable) ; affichage des erreurs en clair ; alimentation universelle 85–230 VAC (50–60 Hz) et 24 VDC / env. 50 W
