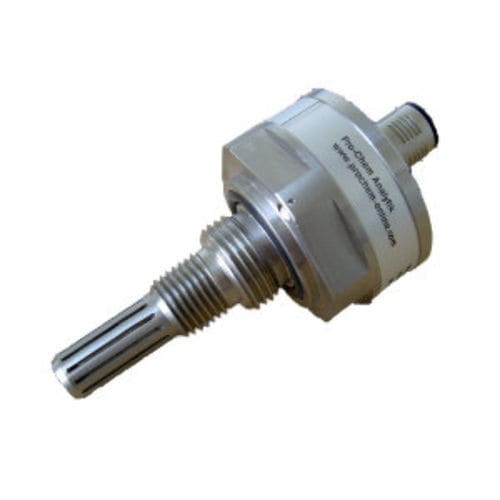

Transmetteur de point de rosée fileté LDT

NPT 1/21/2" UNFDN20 - 3/4"

Aperçu
Le transmetteur de point de rosée process LDT est un capteur compact, conçu pour la surveillance continue du point de rosée dans les conduites de gaz et les enceintes de process. Enveloppe en acier inoxydable, protection IP65, adapté aux environnements industriels exigeants. Sorties analogique 4–20 mA et interface numérique HART.

Sorties analogique et numérique
Sortie linéaire 4–20 mA (2‑fils) sur toute la plage de mesure. Interface HART pour lecture distante du point de rosée, de la température et des diagnostics. Alimentation : 5–28 VDC (non isolée).

Technologie du capteur
Le LDT utilise un capteur nano‑pore à haute capacité offrant une réponse rapide et une bonne stabilité à long terme. Plages disponibles de -110°C à +20°C point de rosée, calibrage par miroir disponible pour vérification traçable.

Caractéristiques standard

• Boîtier compact en acier inoxydable, IP65
• Large plage de mesure : -110°C point de rosée
• Temps de réponse rapide (T90 ≈ 60 s de +20°C à -40°C)
• Transmetteur 2‑fils 4–20 mA avec HART
• Connecteur électrique M12x1
• Stabilité à long terme et calibrage par miroir

Domaines d'application

• Industrie des semi‑conducteurs
• Industrie pharmaceutique
• Alimentation et contrôle des imprimantes 3D
• Fabricants de gaz industriels et sécheurs
• Gants‑box et enceintes atmosphériques contrôlées

Caractéristiques techniques

• Paramètre mesuré : point de rosée (°C)
• Méthode du capteur : Nano‑pore
• Plage de mesure : -110°C à +20°C point de rosée
• Précision : ±2 °C (point de rosée)
• Temps de réponse (T90) : +20°C à -40°C ≈ 60 s
• Sortie analogique : 4–20 mA (2‑fils)
• Interface numérique : HART (point de rosée, température, diagnostics)
• Alimentation : 5–28 VDC (non isolée)
• Résolution : selon plage de mesure (analogique)
• Débit : env. 1 l/min
• Pression maximale : 345 bar
• Étallonage : miroir
• Température du gaz : -40 à +70 °C
• Affichage : aucun
• Indice de protection : IP65
• Raccords : ¾” UNF, ½” NPT
• Dimensions : 9 cm
• Poids : 0,3 kg
