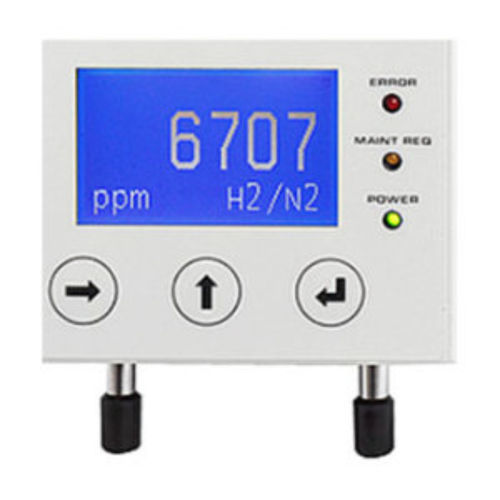

Analyseur d'hydrogène H2-WLD 1000

industrielde concentrationde conductivité thermique

Général
Le H2-WLD 1000 est un analyseur d'hydrogène compact pour mesures en traces et en pourcentage. Il dispose d'un affichage graphique lisible et d'un étalonnage simple pour une mise en service rapide en milieu industriel.

Plage de mesure
Plages de mesure définies par l'utilisateur comprises entre 0,5 % et 100 %. Plage d'aperçu typique : 0–5 %.

Capteur
Le dispositif utilise une cellule à conductivité thermique pour mesurer la concentration d'hydrogène dans le gaz échantillon. Le capteur offre une précision, une sensibilité et une durée de vie conformes aux standards industriels.

Étalonnage
L'étalonnage s'effectue à l'aide d'un gaz d'étalonnage choisi dans la plage de mesure sélectionnée, permettant un ajustement sur site selon les conditions de procédé.

Avantages

• Format compact
• Solution économique
• Capteur à longue durée de vie
• Boîtier avec indice de protection IP65
• Protection contre inversion de polarité et compensation de température
• Aucune sensibilité croisée à l'O2

Boîtier de cellule en acier inoxydable
Le boîtier modulaire de la cellule est fabriqué en acier inoxydable 316 pour une meilleure durabilité et compatibilité avec les gaz industriels.

Caractéristiques standard

• Support de différents types de capteurs
• Cinq plages de mesure disponibles
• Bloc de cellule en acier inoxydable 316

Domaines d'application

• Industrie des semi-conducteurs
• Production de gaz
• Industrie métallurgique
• Industrie chimique
• Traitements thermiques

Caractéristiques techniques

• Paramètres : Hydrogène (%)
• Méthode : Conductivité thermique
• Plages de mesure utilisateur : 0,5 % à 100 %
• Plage (aperçu produit) : 0–5 %
• ATEX : Non
• SIL : Non
• Précision : ±3 % FSD
• Résolution : 0,1 %
• Débit : env. 1 l/min
• Pression : 0,1–20 bar
• Étalonnage : Gaz d'étalonnage (sélectionnable)
• Temps de réponse T90 : 2 s
• Température du gaz : 0–50 °C
• Sortie : 4–20 mA ; alarme ; RS232
• Tension d'alimentation : 10–35 V
• Affichage : Affichage graphique
• Indice de protection : IP65
• Raccord : 6 mm
• Dimensions : 145 x 80 x 85 mm
• Poids : 2 kg
