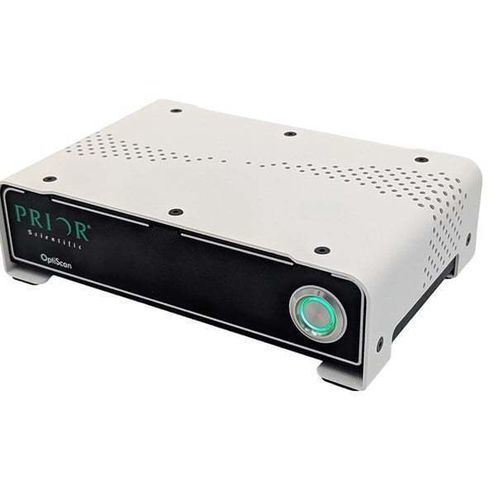

Contrôleur moteur micropas ES12ZETTL

pas à paspour micromanipulateurpour actionneur

Overview
Le ES12ZETTL est un contrôleur compact mono-axe pour moteur pas à pas, avec entrée encodeur, 10 entrées TTL et 5 sorties TTL. Il ajoute un axe pas à pas haute performance aux systèmes existants ou neufs et permet le déclenchement synchronisé d'équipements externes.

Fonctionnalité et applications
Le contrôleur convient aux entraînements motorisés de l'axe Z, aux dispositifs rotatifs multi-positions (par ex. roues à filtres), aux nez motorisés et autres composants entraînés par pas à pas. Il peut piloter des équipements externes tels que des caméras ou des capteurs pour l'acquisition d'images et les flux de travail automatisés en microscopie et en intégration OEM.

Connectivité et options

• Interfaces USB-C (Virtual COM) et joystick pour le contrôle et l'intégration.
• Module optionnel ES12ADTTL pour convertir le port TTL haute densité en connecteurs SMB et faciliter le câblage.
• Disponible en boîtiers de table et OEM ; SDK open-access et plusieurs DLL fournis pour l'intégration.

Caractéristiques principales

• 15 ports TTL programmables (10 entrées, 5 sorties).
• Entrée encodeur pour fonctionnement en boucle fermée (AB quadrature).
• Courant moteur variable jusqu'à 1,5 A.
• Résolution : 250 micro‑pas par pas moteur complet.
• Refroidissement passif (sans ventilateur) et faible encombrement.

Spécifications

• Alimentation : PSU externe, 36 VDC, 2,0 A (72 W)
• Communication : USB-C (Virtual COM) x2 ; Joystick
• Protocole : mot de 8 bits, 1 bit stop, pas de parité, pas de handshake
• Débits en bauds : 9600, 19200, 38400, 115400
• Appareils supportés : 1 dispositif pas à pas (axe unique)
• Type d'encodeur : AB quadrature
• Interface TTL : 10 TTL entrées, 5 TTL sorties
• Courant maximal : 1,5 A (variable)
• Résolution : 250 micro‑pas / pas complet
• Température de fonctionnement : 5–40 °C
• Masse : contrôle central 0,5 kg ; carte additionnelle 0,25 kg
• Jeu d'instructions / SDK : Prior ASCII, COM DLL (legacy), C/C++ DLL ; SDK open-access fourni

Remarques
Les spécifications sont fournies selon la fiche technique. Se référer à la fiche technique et au manuel pour les détails et les consignes d'intégration.
