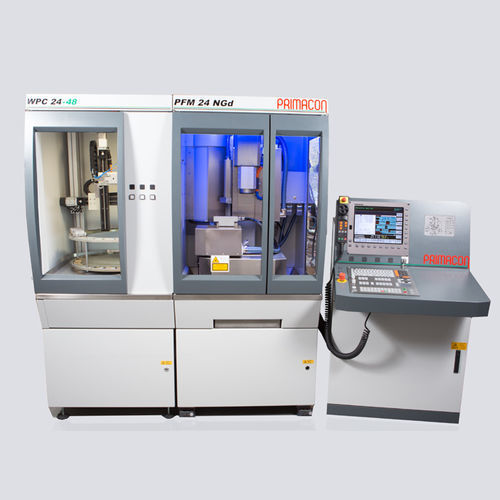

Centre d'usinage CNC micro-usinage PFM 24 NGd3 axesverticalà 3 broches
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Nombre d'axes
- 3 axes
- Orientation de la broche
- vertical
- Nombre de broches
- à 3 broches
- Nez de broche
- HSK-E32
- Applications
- pour changeur d'outil automatique
- Autres caractéristiques
- de précision, micro-usinage
- Course X
240 mm, 344 mm
(9 in, 14 in)- Course Y
240 mm, 295 mm
(9 in, 12 in)- Course Z
180 mm, 240 mm
(7 in, 9 in)- Vitesse de rotation
Max: 140 000 rpm
(879 646 rad.min-1)Min: 300 rpm
(1 885 rad.min-1)- Puissance
0,26 kW, 3,9 kW, 6 kW
(0,35 hp, 5,3 hp, 8,16 hp)- Temps de changement outil
5 s
- Poids total
1 000 kg
(2 204,62 lb)- Longueur hors tout
1,9 m
(6'02" )- Largeur hors tout
2,2 m
(7'02" )- Hauteur totale
1,6 m
(5'02" )
Description
Avancement/déplacement rapide -
Axes linéaires 12 m/min
Axe B (axe de pivotement) - 5.500 °/min
Axe C (axe de rotation) 21.000 °/min
Torque -
Axe B (axe de pivotement) - 60 Nm
Axe C (axe de rotation) 280 Nm
Commande CN -
Heidenhain TNC 640
VIDÉO
