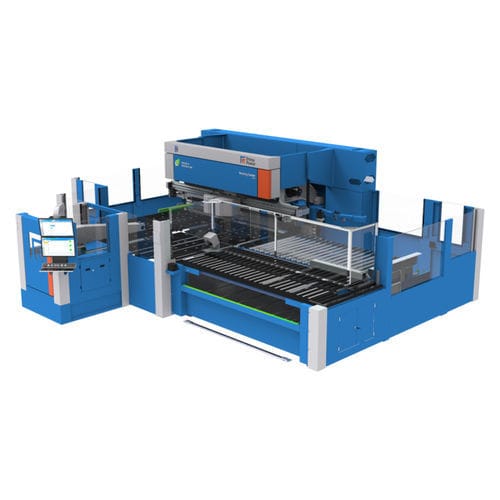

Presse plieuse servo-électrique BCe series

CNCsemi-automatiquehaute performance

Présentation
Le centre de pliage BCe de Prima Power est conçu pour la pièce unitaire, les petits lots et la production en série. Il combine les avantages de l'Express Bender à un procédé semi-automatique à haute productivité : la table LUT de chargement/déchargement permet le chargement et le déchargement en temps masqué, maintenant ainsi la machine en production.

Caractéristiques principales

• PRÉCIS: Précision de pliage élevée grâce à la base de données de correction d'angle et à la technologie servo-électrique.
• PRODUCTIF: La table LUT permet de charger la pièce suivante pendant que la machine plie la pièce en cours, réduisant les temps morts.
• FLEXIBLE: Le chargement manuel associé à la table LUT prend en charge les pièces unitaires, les kits et les lots de tailles variables.
• SIMPLE: Programmation 3D avec simulation intégrée du cycle de pliage pour faciliter la mise en route et la vérification.

Caractéristiques / spécifications techniques

• Modèles : BCe2220, BCe2226, BCe2720, BCe2726
• Longueur maximale de pliage : BCe2220 / BCe2226 = 2 250 mm ; BCe2720 / BCe2726 = 2 750 mm
• Longueur maximale de la tôle : 2 850 mm (tous modèles)
• Largeur maximale de la tôle : 1 500 mm (tous modèles)
• Diagonale maximale du panneau : 3 000 mm (tous modèles)
• Hauteur de pliage maximale : 204 mm (modèles en 20) ; 264 mm (modèles en 26)
• Pliage réentrant maximal : 55 mm (tous modèles)
• Force de pliage : série BCe22 = 32 t (320 kN) ; série BCe27 = 41 t (410 kN)
• Force de serrage : série BCe22 = 52 t (510 kN) ; série BCe27 = 90 t (890 kN)
• Épaisseur max. acier UTS 410 N/mm² : BCe22 = 3,0 mm ; BCe27 = 3,2 mm
• Épaisseur max. inox UTS 680 N/mm² : BCe22 = 2,0 mm ; BCe27 = 2,2 mm
• Épaisseur max. aluminium UTS 265 N/mm² : 4,0 mm (tous modèles)
• Épaisseur minimale : 0,5 mm (tous modèles)
• Consommation moyenne absorbée : 6,5 kWh (tous modèles)
• Remarques : Les valeurs indiquées correspondent à une machine standard. Prima Power se réserve le droit de modifier les données sans préavis.
