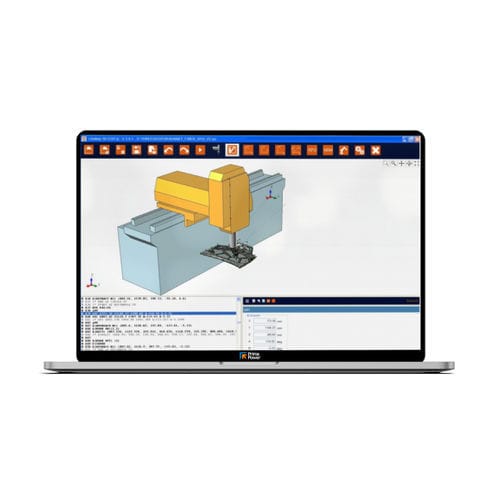

ThreeDEditor, l'éditeur graphique 3D d'un programme de pièce, conçu pour les machines 3D Laser de Prima Industrie.
Il affiche, à partir d'un programme pièce de machine, les trajectoires de travail, permet les modifications et la simulation du programme pièce et génère un nouveau programme pièce avec les modifications appliquées.
Le ThreeDEditor fonctionne sur la console de la machine 3DLaser Prima Power.
Visualisation :
modèle de la machine et de sa tête Laser
trajectoires de travail
commandes autorisées
liste des programmes
Modification
Les opérations d'édition avec le panneau dédié sont appliquées à une instruction ou à un ensemble d'instructions de la liste des programmes
Modifier la technologie
Sélection d'un autre jeu de paramètres ou d'un autre type de perçage.
Modification des macros de géométrie
Modification des paramètres typiques de la macro (ex. rayon d'un trou, nombre de côtés d'un polygone, etc...).
L'affichage de la géométrie est mis à jour à chaque modification : la forme originale et la forme modifiée sont affichées en même temps.
Modifier le chemin de travail
- pour supprimer une ou plusieurs instructions
- pour modifier la position des axes A et/ou B de la tête en un seul mouvement ou en un groupe d'instructions.
Simulation de la trajectoire de travail
Simuler le programme pièce modifié avant de le sauvegarder éventuellement
Pour toutes les autres instructions, une commande d'édition de ligne est disponible
