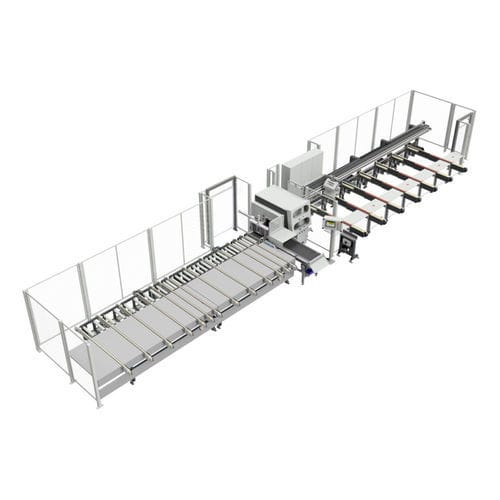

Ligne de découpe à lame KS600R

pour métalde profiléspour applications industrielles

Ligne de coupe avec magasin de chargement et évacuation des profilés pour les petites pièces et stations de prélèvement pour des longueurs de coupe jusqu'à 7 200 mm ou 2 fois jusqu'à 3 000 mm. Données techniques : Ligne de sciage pour longueurs de coupe de 10 à 7200 mm largeur de sciage min. 10mm jusqu'à max. 470mm hauteur de sciage min. 10mm jusqu'à max. 200mm chutes à partir de 85mm Magasin de chargement : Le magasin de chargement de l'unité de sciage est entraîné de manière synchrone par un moteur triphasé et un arbre commun. Les bandes du magasin de chargement ont une largeur de 50 mm et sont dépourvues de compartiments, de sorte qu'aucun changement n'est nécessaire pour changer de profilé. Les profilés ou les couches de profilés sont acheminés pas à pas vers la pince à matériaux, la longueur de la course de transport dépendant de la largeur du profilé ou de la couche. Poussoir d'alimentation en matériau : La ligne de sciage est équipée d'un système d'alimentation à positionnement électronique d'une longueur maximale de 7300 mm avec moteur linéaire et bande magnétique. La répétabilité est de +/- 0,1mm et la vitesse de déplacement est de max. 180m/min. En entrant les données du profil dans la base de données du système de contrôle, le pousseur s'ajuste automatiquement à la hauteur du profil. Les mâchoires de serrage inférieures peuvent être déplacées pneumatiquement. Les mâchoires de serrage supérieures et le serrage sont réalisés par une broche filetée et un servomoteur. En outre, la pince est montée flottante dans l'axe Y pour compenser les imprécisions du profil. En outre, la mâchoire de serrage supérieure peut être équipée de pièces de pression interchangeables, si nécessaire.
