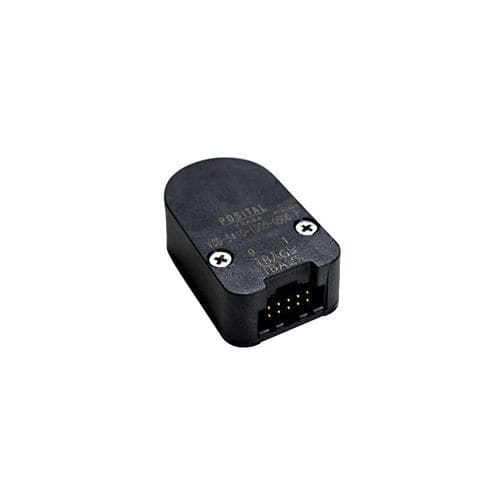

Codeur rotatif incrémental VCD-5LI0-HHHH-08DD-P

optiqueà axe creux non traversantmonotour

Description
POSITAL IXARC Monotour encoder en kit Incremental RS422 interface, Borgne conception.

Interface
Interface: Incremental RS422
Pulses per Revolution: 1000, 1024
Sortie incrémentale: A, /A, B, /B, Z, /Z
Configuration Remark: PPR: 1000, 1024

Sorties
Pilote de sortie: RS 422 (TTL)
Tension de sortie RS422 haut niveau (TTL): Condition: current max. -20 mA, min. 2.4 V; condition: no...
Tension de sortie bas niveau RS422 (TTL): Condition: current max. +20mA, max. 0.4 V; condition: no ...
Output Rise Time: 110 ns
Outfall Fall Time: 100 ns
Index Pulse Width: P0: in electrical °: Min. 60, typ.: 90, max: 120
Index Pulse Rise Time: t1 in ns: min. 50, typ. 100, max. 200
Index Pulse Fall Time: t2 in ns: min. -10, typ. 15, max. 25
Courant de commutation maximum: 8 mA per Channel
Raccordement: Latching Pin Connector, 10 pin

Données électriques
Tension d'alimentation: 4.5 – 5.5 VDC
Consommation de courant: CPR < 500, no load: typ. 29 mA, max. 36 mA; CPR ≥ 500, no load: typ. 56 mA, max. 65 mA
Puissance absorbée: ≤ 0.7 W
Protection en inversion de polarité: Non
Protection contre les courts-circuits: Non
Max Load Capacitance: 100 pF
Vitesse électrique maximum admissible: minimum value of [ (18*10^6)/PPR and 60000 ] 1/min
EMC Electrostatic Discharge: ± 4 kV, IEC 61000-4-2
MTTF: 6404 years @ 20°C and 40 % relative humidity

Capteur
Technologie: Optique
Résolution monotour: Incremental with Index (Kit)
Résolution multitour: 0 bit
Précision (INL): ±0.16°
Angle de phase: Pulse diagram Z: 90° ±30°
Rapport cyclique: Pulse diagram X,Y: 180°±30°

Spécifications environnementales
Classe de protection (boîtier): IP40
Min Temperature: -40 °C (-40 °F)
Max Temperature: +100° C (+212° F)

Données mécaniques
Boîtier: Vissé
Matériau du boîtier: Polycarbonate 20% Glass Fiber Filled
Revêtement du boîtier: pas de revêtement
Type d'arbre: Borgne
Kit Shaft Dimension: 8 mm
Matériau de l'arbre: Aluminum
Options de fixation de l'arbre: Vis de fixation
Désalignement maximal (axial / radial): ± 0.25 mm / ± 0.05 mm
Disk Radial Position Tolerance: min. ± 0.127 mm, gap set by standard spacer tool
Poids: 0 (0.00 lb)
Inertie du rotor: ≤ 0.56 gcm² [≤ 3.06 x 10^-3 oz-in²]
Résistance aux vibrations: ≤ 20 g (5 Hz – 2000 Hz)
Tooling: 1-4pcs = One spacer, hex and centering tool per encoder (PO3

Raccordement électrique
Approval: No CE

Plan de connexion (broches)
Signal - Numéro de broche:
Not Connected - 1
Power Supply - 2
GND - 3
Not Connected - 4
/A - 5
A - 6
/B - 7
B - 8
/Z - 9
Z - 10

Pulse Diagram
Diagramme d'impulsions disponible (séquence et phases des signaux A/B/Z).

Dessin dimensionnel
Dessins dimensionnels disponibles pour bride et boîtier, ainsi que vues 2D/3D du produit.

Téléchargements
Fiche technique, dessin 2D, bride de dessin 3D, boîtier de dessin 3D et autres documents techniques disponibles en téléchargement sur la page produit.

caractéristiques / spécifications techniques

• Modèle: VCD-5LI0-HHHH-08DD-P
• Marque: POSITAL
• Interface: Incremental RS422 (RS422 TTL)
• Pulses per Revolution (PPR): 1000, 1024
• Sorties: A,/A,B,/B,Z,/Z
• Tension d'alimentation: 4.5 – 5.5 VDC
• Consommation typique: 29 mA (CPR < 500), 56 mA (CPR ≥ 500)
• Courant de commutation max: 8 mA par canal
• Indice de précision INL: ±0.16°
• Type d'arbre: Borgne, diamètre kit shaft 8 mm
• Boîtier: polycarbonate 20% verre, IP40
• Température de fonctionnement: -40 °C à +100 °C
• MTTF: 6404 years @ 20°C et 40% HR
• Connecteur: Latching Pin Connector 10 broches (brochage indiqué ci-dessus)
• Cycle de vie: Nouveau
