Codeur rotatif absolu AP9600C

inductif22 bitsmonotour

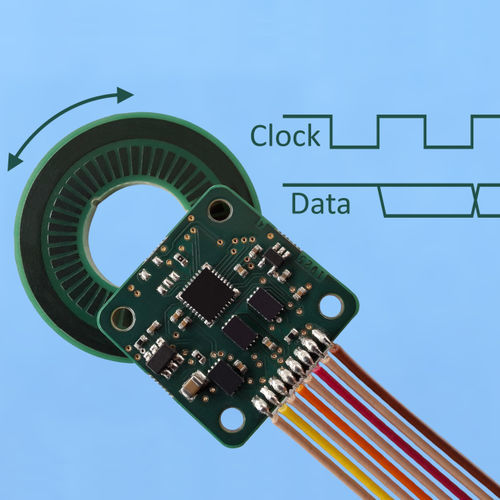

Caractéristiques : - Miniaturisation extrême : 20 x 20 x 3,9 mm - Sortie SSI avec linedrivers - Insensibilité aux interférences magnétiques - Résistance aux huiles, graisses, liquides, poussières et particules - Configuration programmable - Câble et connecteur en option Le codeur absolu AP9600C comprend un codeur et une disque codeuse. Le codeur est composé de deux capteurs de position inductifs qui mesurent les deux pistes de la roue codeuse, d'un microcontrôleur qui calcule la position absolue et d'une interface SSI avec récepteur/émetteur RS422. Le disque codeuse est un circuit imprimé à deux pistes de motifs de cuivre passif. L'outil d'évaluation et de programmation permet de configurer le codeur, d'effectuer un auto-calibration, de programmer les données de configuration et de calibration, d'enregistrer et d'analyser les mesures et de réaliser un autodiagnostic. Spécifications du codeur : - Dimensions : 20 x 20 x 3,9 mm - Résolution : jusqu'à 22 bits - Vitesse : jusqu'à 20 000 tr/min - Entrefer : jusqu'à 0,5 mm - Sortie : SSI avec linedriver RS-422 - Alimentation : 5 V, 100 mA - Plage de température : -20 à 100 °C Dimensions du disque codeuse TPCA01-044 : - Diamètre extérieur : 28,2 mm - Diamètre intérieur : 12 mm - Rayon de lecture piste 1 : 8,5 mm
