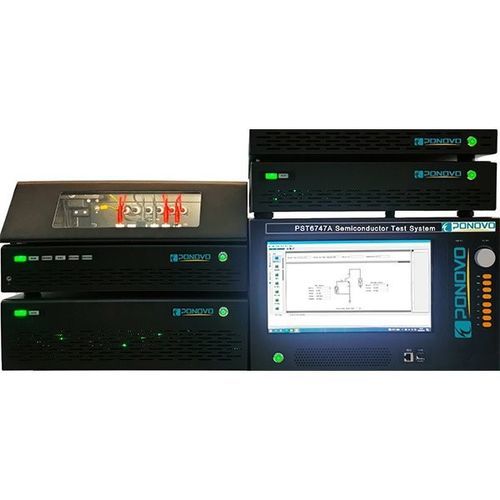

Système de test tension de choc PST6747Ai series

pour la recherche et développementde laboratoirepour OEM

Aperçu du produit
La série PST6747Ai est un système de test de semi‑conducteurs destiné à la mesure et à l'analyse précises des paramètres statiques des composants de puissance. Elle prend en charge jusqu'à 3 kV (10 kV en option) et 2200 A, le fonctionnement par impulsions rapides et la détection de courant au niveau fA, permettant la caractérisation d'appareils modernes tels que IGBT, GaN et SiC.

Modèles

• PST6747Ai : haute précision, destiné à la recherche et développement ; les rapports de test fournissent des courbes caractéristiques et paramètres détaillés.
• PST6747Ai-F : haute précision pour les tests produits en usine avant livraison ; rapports adaptés à l'intégration dans la documentation utilisateur.
• PST6747Ai-L : précision standard pour les tests de matières entrantes/fournisseurs ; rapports comparables à ceux du fabricant pour faciliter les comparaisons.

Conception modulaire et matériel
La série adopte une architecture modulaire avec des modules sources haute précision indépendants tels que P6701B (source haute tension 3 kV), P6703B (source de précision) et P6705A (source haute intensité 2200 A). Chaque module d'alimentation intègre deux convertisseurs AD séparés avec une fréquence d'échantillonnage de 2 µs. Les entraînements des modules sont contrôlables indépendamment et les événements de synchronisation critiques sont surveillés avec précision pour capturer les caractéristiques sensibles au timing.

Logiciel et gestion des données
Le logiciel fourni simplifie le pilotage des mesures et la gestion des données ; il est personnalisable selon les flux de travail de l'utilisateur et permet l'export de rapports détaillés et de journaux de mesure.

Applications
Conçu pour la mesure des paramètres statiques des composants de puissance et des éléments de circuits d'alimentation. Cas d'utilisation typiques : caractérisation R&D, tests produits en usine et comparaison fournisseurs/matières pour les dispositifs IGBT, GaN et SiC.

Caractéristiques / spécifications techniques

• Tension de mesure : jusqu'à 3 kV standard (10 kV en option).
• Courant de mesure : jusqu'à 2200 A.
• Prise en charge des essais par impulsions rapides et détection de courant au niveau fA.
• Large plage de mesure de tension et courant adaptée aux dispositifs de puissance modernes.
• Conception modulaire avec modules sources haute précision indépendants (exemples : P6701B, P6703B, P6705A).
• Deux convertisseurs AD séparés par module d'alimentation avec échantillonnage à 2 µs.
• Contrôle d'entraînement indépendant et précis par module ; surveillance temporelle précise.
• Trois modèles disponibles : PST6747Ai, PST6747Ai-F, PST6747Ai-L (diffèrent par précision et application ciblée).
• Logiciel personnalisable pour le pilotage des mesures et la gestion des données.
• Applicable aux tests d'IGBT, GaN, SiC et autres semi‑conducteurs de puissance émergents.
