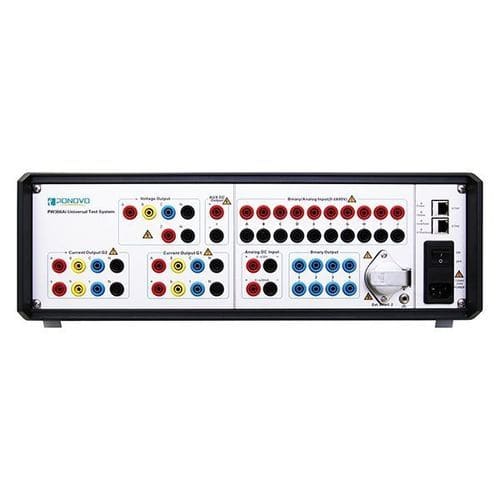

Testeur de puissance PW366Ai

de performancede réseauélectrique

Aperçu
Le PW366Ai (12×20A, 4×300V, 8 ports fibre optique) est une génération avancée d'ensemble de test pour relais de protection, utilisable pour les tests conventionnels et les tests de relais numériques conformes à IEC61850. Il fournit des sorties analogiques haute puissance et haute précision, un large ensemble d'E/S binaires et des interfaces fibre optique/Ethernet pour automatiser les essais de distance, surintensité, directionnel, fréquence, temporisé inverse et différentiel sans changer le câblage. Convient aux opérateurs électriques, centrales, fabricants de relais et d'armoires, laboratoires d'essais et universités.

Caractéristiques

• 12 sorties de courant (20 A chacune) et 4 sorties de tension (300 V) offrant des signaux stables et puissants pour un large éventail d'essais.
• E/S riches : 10 entrées binaires, 8 sorties binaires, 2 compteurs et 12 sorties bas niveau pour les tests séquentiels et à distance.
• Seuil d'entrée binaire réglable (0 à ±600 VCC) ou configuration sans potentiel ; alimentation CC auxiliaire 0–300 V.
• Huit ports commutables fibre optique/Ethernet avec prise en charge complète d'IEC61850 (SV/SMV, FT3 en émission/réception) et publication/abonnement GOOSE.
• Sortie simultanée de grandeurs analogiques et numériques ; les entrées binaires peuvent être captées pendant l'abonnement GOOSE.
• GPS intégré avec synchronisation IRIG-B et IEEE1588 (PTP) pour des essais temporellement cohérents.

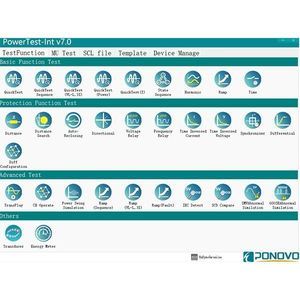

• Support d'importation de fichiers RIO/XRIO pour charger les réglages de relais dans des modèles et les associer aux séquences d'essai automatisées.
• Plusieurs modèles de relais gratuits fournis pour les tests automatiques ; prise en charge des essais MU en régime permanent, transitoire, synchronisation temporelle et vérification du maintien du temps.
• Conception modulaire (6 modules) facilitant la maintenance et le remplacement sur site.

Applications

• Tests de relais conventionnels avec sorties courant/tension et tests de relais numériques via ports optiques/Ethernet commutables basés sur IEC61850.
• Sortie analogique, E/S binaires, envoi/réception SMV et publication/abonnement GOOSE pour une vérification complète de la protection.
• Simulation de conditions anormales SMV/GOOSE (perte de trames, jitter, réordonnancement de séquence, déviation de délai, qualité anormale, etc.) pour les tests de robustesse et d'incident réseau.
• Configuration indépendante des ports SV et GOOSE pour la validation de la protection numérique et l'analyse réseau.

Tableau des types de signaux
1 - Sortie analogique + Entrée binaire (utilisé pour tester un relais traditionnel)
2 - Envoi SMV + Abonnement GOOSE (utilisé pour tester un relais entièrement numérique)
3 - Sortie analogique + Abonnement GOOSE
4 - Envoi SMV + Entrée binaire
5 - Sortie analogique + Entrée binaire + Abonnement GOOSE
6 - Envoi SMV + Entrée binaire + Abonnement GOOSE
7 - Sortie analogique + Réception SMV (utilisé pour tester un MU)
8 - Réception SMV + Abonnement GOOSE (utilisé pour l'analyse réseau)

Caractéristiques / Spécifications techniques

• Modèle : PW366Ai
• Sorties de courant : 12 canaux, 20 A chacun
• Sorties de tension : 4 canaux, 300 V
• Ports fibre optique : 8 (ports optiques/Ethernet commutables)
• E/S binaires : 10 entrées binaires, 8 sorties binaires
• Compteurs : 2
• Sorties bas niveau : 12
• Seuil d'entrée binaire : réglable 0 à ±600 VCC ou sans potentiel
• Alimentation CC auxiliaire : 0 à 300 V
• Protocoles numériques : IEC61850 (SV/SMV, FT3), publication/abonnement GOOSE
• Synchronisation : GPS intégré ; prend en charge IRIG-B et IEEE1588 (PTP)
• Import de fichiers : prise en charge RIO et XRIO pour l'import des réglages dans les modèles
• Tests pris en charge : tests de relais conventionnels (distance, surintensité, fréquence, directionnel, temporisé inverse, différentiel), MU régime permanent/transitoire, synchronisation temporelle, vérification du maintien du temps
• Conception : modulaire (6 modules) pour un démontage/montage facile
