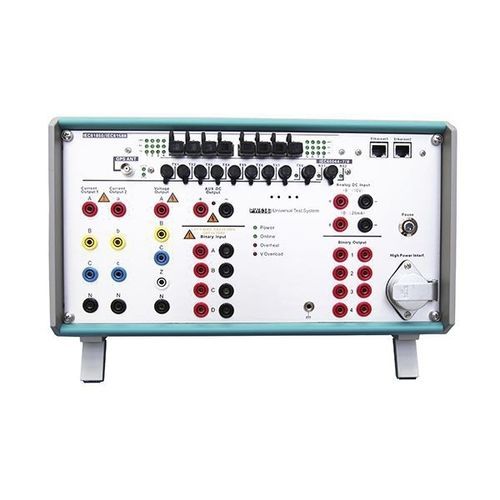

Kit de test pour relais de protection PW636i-F

électriquecontrôlable par PCpour compteurs d'énergie électriques

PW636i-F (6 × 32 A, 4 × 300 V, 8 ports fibre optique) est la nouvelle génération d'ensembles de test de relais de la série PW qui peuvent être utilisés à la fois comme kit de test de relais conventionnel et comme outils de test IEC61850. PW636i-F (6 × 32 A, 4 × 300 V, 8 ports fibre optique) est la nouvelle génération d'ensembles de test de relais de la série PW qui peuvent être utilisés à la fois comme kit de test de relais conventionnel et comme outils de test IEC61850. Il est équipé de 6 sorties de courant, chaque sortie de canal 32A/450VA, 4 sorties de tension, chaque sortie de canal 300V/75VA, 12 entrées binaires, 8 sorties binaires, 12 sorties bas niveau, entrées analogiques bas niveau, Aux. 0-300V, qui peut être utilisé avec toutes sortes de tests de relais conventionnels, des relais électromagnétiques aux relais informatiques à microprocesseur et aux relais numériques IEC81650. Il dispose non seulement de sorties de courant et de tension pour tous les types de tests de relais conventionnels, mais dispose également de 8 ports fibre optique/Ethernet commutables pour prendre en charge les tests de protection de relais numériques basés sur la norme IEC61850. Il peut envoyer et recevoir du SV, simuler MU pour envoyer du SV au relais dont la dispersion est meilleure que ± 80ns, recevoir du SV, réalisant un test d'auto-boucle. Il peut publier et souscrire des messages GOOSE, de nombreux types de messages de contrôle/blocage, simuler le message anormal (gigue, perte de trame, point de vol, séquence erronée, anomalies de données, retransmission de paquets, canal invalide, désynchronisé, etc.), recevoir et envoyer un message IEEE1588(PTP),
