Capteur de vibrations laser VibroFlex

optiqueà fibre optiquepour espace restreint

VibroFlex est un système modulaire de vibrométrie laser Doppler conçu pour la mesure des vibrations sans contact, de l'échelle nano à macro. La plateforme réunit plusieurs têtes de détection spécialisées et l'unité front-end Connect+ pilotée par le logiciel VibSoft pour offrir des mesures adaptées à la R&D, aux essais en production et à l'assurance qualité.

Points clés

• Concept modulaire : têtes interchangeables pour répondre aux besoins applicatifs (microstructures à longue portée).
• Bande passante configurable : DC jusqu'à 32 MHz.
• Sensibilité élevée : résolution de déplacement sub-picométrique.
• Mesure de vitesse jusqu'à ±30 m/s.
• Options fibre optique pour accès en espaces confinés.
• Optique différentielle pour mesures de mouvement relatif entre deux points.
• Caméra intégrée pour positionnement précis du laser et documentation des essais.
• Mesures fiables sur surfaces difficiles (sombres, huileuses, brillantes, chaudes) sans préparation de surface.

Connect+ (unité front-end)
Acquisition de référence phasée, entrées encodeur/tachymètre pour analyse d'ordres et run-ups, générateur de signaux intégré pour mesures de fonctions de transfert, et configurations multi-vibromètres synchronisées par PTP. Connectivité Ethernet et WiFi via l'interface VibroLink pour transfert des données et contrôle.

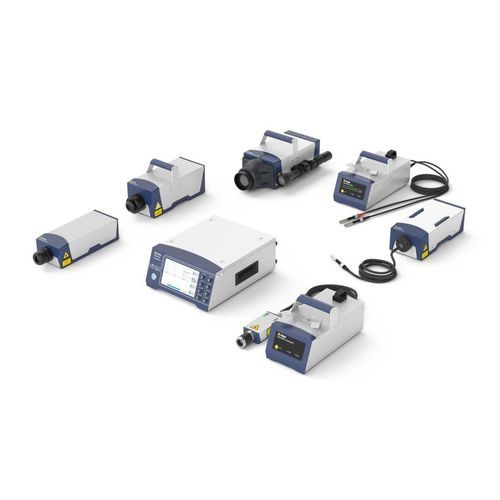

Famille de têtes de détection (exemples)

• VibroFlex Xtra Fiber — tête fibre optique distante pour environnements contraints.
• VibroFlex Fiber — tête fibre optique pour accès flexible et mesures relatives phase-stables.
• VibroFlex Compact — tête compacte pour installations confinées et objectifs microscope pour l'analyse microstructurelle.
• VibroFlex Neo — tête haute résolution pour mesures à travers milieux transparents (verre, eau) et essais en caisson climatique.
• VibroFlex QTec — QTec® interféromètre multi-trajets pour meilleur rapport signal/bruit sur surfaces complexes.
• VibroFlex Range — tête longue portée pour mesures à distance (>500 m).

Logiciel & workflow
VibSoft assure l'acquisition et l'analyse des données en vibrométrie laser ; VibroLink permet le transfert numérique (Ethernet/WiFi/TCP‑IP) et l'intégration des flux de travail. Le système fournit des sorties synchrones de déplacement, vitesse et accélération pour analyses temps et fréquence.

Applications & avantages

• R&D : bande passante complète et haute résolution temporelle pour analyses modales et fonctions de transfert.
• Tests de production & QA : inspection rapide, sans contact et sans usure pour décisions pass/fail.
• Mesures de terrain et longue portée : surveillance distante de structures et machines.
• Essais en espaces confinés & micro : accès fibre optique et objectifs microscope.

Points forts (résumé)
1. Plateforme éprouvée avec des milliers d'installations.
2. Flexibilité de mesure maximale grâce aux têtes dédiées et aux entrées configurables.
3. Workflows intégrés via VibSoft et VibroLink.
4. Concept modulaire évolutif pour montée en gamme progressive.
5. Options de support flexibles : location et prestations de mesure.

caractéristiques techniques

• Bande passante : DC – 32 MHz (configurable).
• Résolution déplacement : sub-picométrique.
• Plage de vitesse : jusqu'à ±30 m/s.
• Entrées et références : canal de référence phasé, entrée encodeur/tachymètre.
• Générateur de signaux intégré pour mesures de fonction de transfert.
• Synchronisation : PTP pour configurations multi-vibromètres.
• Connectivité : VibroLink (Ethernet, WiFi, TCP/IP) et contrôle via VibSoft.
• Sorties : déplacement, vitesse et accélération synchrones.
• Options : têtes fibre optique, optique différentielle, objectifs microscope, optiques longue portée (>500 m), QTec® multi-trajets pour SNR amélioré.
• Surfaces : mesures fiables sur surfaces sombres, huileuses, brillantes ou chaudes.
