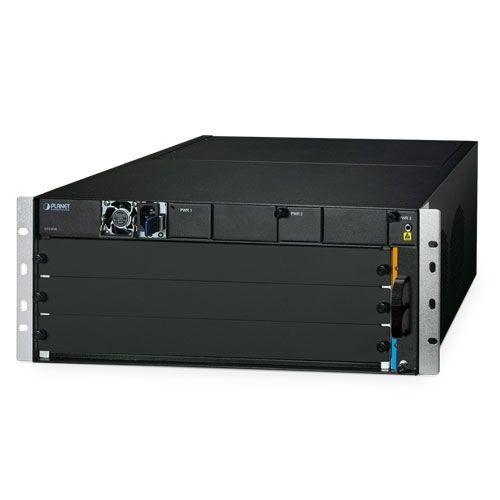

Châssis rackable CS-6303R

4U3 emplacementshaute performance

Flexibilité exceptionnelle et haute performanceLe commutateur de châssis de routage de couche centrale PLANET CS-6303R est spécialement conçu pour les applications de réseau de grande envergure telles que les entreprises, les campus, les communautés, les fournisseurs d'accès Internet et les réseaux de centres de données où une configuration flexible, une grande capacité, une haute densité, une haute fiabilité et une gestion avancée du trafic sont nécessaires. Il offre une grande flexibilité de port pour le déploiement du réseau en proposant différents modules de gestion et de commutation combinables. Par exemple, un module de gestion peut fonctionner avec deux modules de commutation, ou deux modules de gestion peuvent fonctionner ensemble pour effectuer la sauvegarde du système. Les modules disponibles pour le commutateur de châssis CS-6303R sont énumérés ci-dessous :ArticleCS-6303RTFentes totales de module3Fentes de gestion2 (fentes 2 et 3)Fentes de commutation2 (fentes 1 et 2)Fentes d'alimentation3Capacité totale de portMax. 10/100/1000BASE-T120Max. 1000BASE-X Ports SFP120Max. ports 10G SFP+40Max. ports QSFP+ 40G8Max. Ports GPON48Positionné comme commutateur de couche centrale, le CS-6303R convient parfaitement aux réseaux de grande taille et aux réseaux métropolitains IP en fournissant des fonctions intelligentes et sécurisées avancées et en offrant des performances et une flexibilité élevées.Performance évolutive 10-Gigabit et 40-GigabitLe commutateur de châssis CS-6303R offre une connectivité Gigabit, 10-Gigabit et 40-Gigabit Ethernet dans une plateforme modulaire très flexible et résiliente. Doté d'une capacité de commutation élevée, il prend en charge le transfert L2/L3 à vitesse filaire et des performances de routage élevées pour les protocoles IPv4 et IPv6. L'architecture modulaire évolutive et flexible prend en charge des performances de transfert allant jusqu'à 1,47 Tbps dans un seul système. Ils sont idéaux pour la couche centrale des campus, les réseaux d'entreprise et la couche d'agrégation des réseaux métropolitains IP et des réseaux étendus.Riches protocoles de mise en réseau multicoucheLe CS-6303R est doté d'une fonction complète de gestion de la couche 3 avec des protocoles et des applications complets pour faciliter le déploiement et la gestion rapides des services pour les réseaux L2 et L3 traditionnels. Il prend en charge les protocoles de routage avancés, notamment RIP, RIPng, OSPFv2 et OSPFv3.Multicast puissantLe CS-6303R prend en charge d'abondantes fonctions de multicast. Dans la couche 2, il propose le snooping IGMPv1/v2/v3 IPv4 et le snooping MLD v1/v2 IPv6. Le registre MVR (Multicast VLAN Register) permet de contrôler les récepteurs/émetteurs de multicast et de détecter les sources de multicast illégales. Au niveau de la couche 3, il dispose des fonctions PIM-DM, PIM-SM et PIM-SSM, ce qui le rend idéal pour tout réseau robuste.Prise en charge complète de l'IPv6Le CS-6303R prend en charge les technologies IPv4 vers IPv6, notamment les tunnels IPv4 manuels/automatiques, les tunnels IPv6 vers IPv4 et les tunnels ISATAP (Intra-Site Automatic Tunnel Addressing Protocol). Il prend également en charge la découverte du voisin IPv6, le DHCPv6, la découverte du chemin MTU, le Telnet basé sur IPv6, le SSH et l'ACL, répondant ainsi aux besoins de gestion des périphériques réseau IPv6 et de contrôle des services.Haute fiabilitéLes composants clés du CS-6303R sont le module de gestion, le système d'alimentation, le système de ventilation et la conception de l'alimentation redondante. Le CS-6303R prend en charge la mise à jour logicielle en service (ISSU) et le redémarrage en douceur (GR) pour les protocoles de routage OSPF et BGP, ce qui garantit la transmission ininterrompue des données de l'utilisateur pendant la mise à jour du système. Il prend également en charge le BFD (Bidirectional Forwarding Detection), qui permet de détecter les pannes et de rétablir le service en quelques secondes en s'intégrant au protocole de couche 2 ou 3.Anneau redondant, rétablissement rapide pour les applications réseau critiquesLe CS-6303R prend en charge un mécanisme de protection de la redondance et présente une capacité d'autorétablissement forte et rapide pour éviter les interruptions et les intrusions externes. Il intègre le protocole VRRP (Virtual Router Redundancy Protocol) de la couche 3 et la technologie MSTP (Multiple Spanning Tree Protocol) du protocole IEEE 802.1s de la couche 2 dans le réseau du client afin d'améliorer la fiabilité et la disponibilité du système. Dans un réseau en anneau simple, le temps de récupération peut être inférieur à 50 ms pour ramener rapidement le réseau à un fonctionnement normal.Gestion centralisée de l'empilage matérielLe CS-6303R peut être utilisé pour construire une installation virtuellement logique, offrant aux entreprises, aux fournisseurs de services et aux télécoms un contrôle flexible de la densité des ports, des liaisons montantes et des performances de l'empilage de commutateurs. Le commutateur du châssis peut être connecté en anneau pour la redondance, ce qui garantit l'intégrité des données même si un commutateur de la pile tombe en panne. Vous pouvez même remplacer les commutateurs à chaud sans perturber le réseau, ce qui simplifie grandement le processus de mise à niveau du LAN pour répondre aux demandes croissantes de bande passante.Sécurité puissante de la couche 2 à la couche 4Le CS-6303R offre une liste de contrôle d'accès (ACL) complète de la couche 2 à la couche 4 pour renforcer la sécurité jusqu'à la périphérie. Elle peut être utilisée pour restreindre l'accès au réseau en refusant les paquets en fonction de l'adresse IP source et destination, des ports TCP/UDP ou des applications réseau typiques définies. Le mécanisme de protection comprend également l'authentification de l'utilisateur et de l'appareil basée sur le port 802.1x et sur le MAC. La fonction VLAN privé empêche la communication entre les ports périphériques, garantissant ainsi la confidentialité de l'utilisateur.Protection avancée du réseau IPLe CS-6303R offre également des fonctions DHCP Snooping, IP Source Guard et Dynamic ARP Inspection pour empêcher les attaques de type IP snooping et rejeter les paquets ARP avec des adresses MAC invalides. Les administrateurs réseau peuvent désormais construire des réseaux d'entreprise hautement sécurisés avec beaucoup moins de temps et d'efforts qu'auparavant.Qualité de service amélioréeLe CS-6303R prend entièrement en charge le module DiffServ, ce qui permet aux utilisateurs de spécifier la largeur de bande de la file d'attente sur chaque port. La planification WRR, SP et SWRR est également fournie. Le commutateur de châssis prend en charge la sécurité des ports afin d'activer le CoS, le DSCP, la précédence IP et la priorité des ports. Les utilisateurs peuvent modifier les valeurs DSCP et CoS des paquets afin que le trafic puisse être classé par port, VLAN, DSCP, IP precedence et table ACL. Les utilisateurs peuvent également modifier les valeurs DSCP et IP precedence des paquets afin d'allouer différentes largeurs de bande pour la voix, les données et la vidéo, personnalisant ainsi différents niveaux de qualité de service.Gestion efficace et sécuriséePour une gestion efficace, le CS-6303R est équipé d'interfaces de gestion console, Web et SNMP.Avec l'interface de gestion Web intégrée, le commutateur de châssis offre une gestion et une configuration faciles à utiliser et indépendantes de la plateforme.Pour une gestion textuelle, il est possible d'y accéder via Telnet et le port de console. Pour réduire le temps d'apprentissage du produit, le commutateur de châssis offre des commandes de type Cisco via Telnet ou le port de console et le client n'a pas besoin d'apprendre de nouvelles commandes à partir de ces commutateurs.Pour le logiciel de surveillance et de gestion standard, il offre une connexion SNMPv3 qui crypte le contenu des paquets à chaque session pour une gestion à distance sécurisée.De plus, le commutateur à châssis offre une gestion à distance sécurisée en prenant en charge les connexions SSHv2, TLSv1.2 et SSLv3 qui cryptent le contenu des paquets à chaque session.Conception de l'alimentation extractive pour une flexibilité accrueLe CS-6303R est équipé d'une unité d'alimentation extractible 100-240V AC, ce qui permet aux utilisateurs de remplacer facilement le module d'alimentation. En outre, le commutateur de châssis réserve deux emplacements supplémentaires pour l'alimentation de secours sur le panneau avant, ce qui permet aux utilisateurs d'installer une deuxième alimentation CA ou CC pour la redondance. Les options d'alimentation CA et CC sont interchangeables. Le système d'alimentation redondante est spécialement conçu pour répondre aux exigences des installations de haute technologie nécessitant une intégrité maximale de l'alimentation.GPON haute performance évolutif pour les applications FTTxLe module OLT GPON CS6-16PON4C4S4X de PLANET se compose de 16 ports GPON, de quatre ports combo Gigabit TP/SFP, de quatre ports Gigabit SFP, de quatre ports 10G SFP+ et d'un port d'administration. Il est conforme aux normes ITU-T G.984/G.988 et répond aux exigences techniques des OLT GPON pour l'accès au réseau. Il est facile d'installer et de maintenir un déploiement GPON avec jusqu'à 1024 dispositifs ONU et HGU, fournissant des solutions GPON très efficaces et une gestion pratique pour les réseaux à large bande en fibre optique. Il offre une large bande passante allant jusqu'à 2,5 Gbps en aval et 1,25 Gbps en amont, une couverture longue distance allant jusqu'à 20 km entre les nœuds d'équipement, et une grande flexibilité pour le déploiement du réseau. Il s'agit d'une technologie d'accès rentable qui fournit un réseau fiable et évolutif pour les applications de service triple play, telles que la TVHD, la TVIP, la voix sur IP (VoIP) et le multimédia.Caractéristiques principales3 emplacements de module ouverts : Jusqu'à 2 modules de gestion (Slot 2 et Slot 3), Jusqu'à 2 modules de commutation (Slot 1 et Slot 2)Modules de commutation remplaçables à chaud1 interface de console série RJ45 sur le module de gestion pour la gestion et la configuration de base du commutateurPort MGMT sur le module de gestion pour l'accès au serveur HTTPSystème d'alimentation redondant3 slots d'alimentation Redondance d'alimentation 100~240V AC et 36-72V DCProtection contre les pannes d'alimentation redondante active-activeSauvegarde en cas de panne d'alimentation catastrophique sur une alimentation Caractéristiques de routage IPLe protocole de routage IPv4 prend en charge le RIP v1/v2, Le protocole de routage IPv4 supporte RIP v1/v2, OSPFv2 et BGP4IPv6 Le protocole de routage supporte RIPng, OSPFv3 et BGP4+L'interface de routage fournit un mode de routage VLANRoutage basé sur la politique (PBR) pour IPv4Protocole VRRP pour le déploiement de routage redondantPrise en charge de la redistribution des routesFonctionnalités de routage multidiffusionPrise en charge des protocoles de routage multidiffusion : PIM-DM, PIM-SM, PIM-SSMS Supporte IGMP v1/v2/v3Fonctionnalités de la couche 2 Supporte VLAN : VLAN IEEE 802.1Q basé sur les balises, Provider Bridging (VLAN Q-in-Q, IEEE 802.1ad), GVRP pour la gestion dynamique des VLAN, VLANS privés Supporte l'agrégation de liens : 802.3ad Link Aggregation Control Protocol (LACP), Cisco ether-channel (trunk statique)Supporte le protocole Spanning Tree : STP, IEEE 802.1D, RSTP, IEEE 802.1w, MSTP, IEEE 802.1sMiroir de port, protection de boucle, LLDP, Ethernet OAM 802.3ah/802.1ag/ITU-Y.1731Qualité de serviceMise en forme d'entrée et limite de débit de sortie par port contrôle de la bande passante8 files d'attente prioritaires sur tous les ports du commutateur : IEEE 802.1p CoS/DSCP/Precedence, VLAN ID, Policy-based ingress and egress QoSMulticastSupports IPv4 IGMP snooping v1, v2 et v3Supports IPv6 MLD snooping v1 et v2Support modeuerierMVR (Multicast VLAN Registration)SécuritéAuthentication : Authentification de l'accès au réseau basée sur le port IEEE 802.1x, client RADIUS intégré, authentification de l'accès des utilisateurs RADIUS/TACACS+Liste de contrôle d'accès : Liste de contrôle d'accès : basée sur IP, basée sur MAC, ACLDHCP Snooping basé sur le temps, inspection ARP dynamique, IP Source GuardGestion GestionIPv4 et IPv6 gestion double pileInterfaces de gestion du commutateur : Console et Telnet CLI, HTTP web, SNMP v1/v2/v3, SSHv2, SSLv3, TLSv1.2Gestion SNMP : Quatre groupes RMON, SNMP trap pour interface Link Up/DownClient TFTP intégré, BOOTP et DHCP pour l'attribution d'adresses IPMaintenance du système : Maintenance du système : téléchargement de firmware via HTTP, bouton de réinitialisation, images doublesFonctions DHCP : Relais DHCP, DHCP Option 82, Serveur DHCPContrôle des niveaux de privilège utilisateur, NTP et SNTP, Diagnostic réseau : SFP-DDM, ICMP remote IP ping, Syslog remote alarm, System LogGestion de la pileVirtualisation de plusieurs commutateurs CS-6303R intégrés dans un dispositif logiqueGestion de la pile à adresse IP unique, supportant jusqu'à 2 unités matérielles empilées ensembleL'architecture de la pile supporte le mode anneau de redondanceSpécifications (extrait)Nombre total de slots : 3Max. Module de gestion : 2 (emplacement 2 et 3), redondance du contrôle du double maître et récupération automatiqueMax. Switch Module : 2 (slot 1 et 2)Nombre de baies d'alimentation : 3Nombre de plateaux de ventilateurs : 1, connectable à chaud (2 ventilateurs axiaux)Dimensions (L x P x H) : 482,6 x 376,2 x 178,2 mm (avec kit de montage en rack) 4U de hautPoids : 11kg (vide), 14,4kg (Châssis avec 1 module d'alimentation CA et 1 module de gestion)Alimentation : AC : Entrée 100-240V~, 5A Max 50~60 Hz ; DC : Entrée 36-72V , 12.7A MaxConsommation électrique : <350W
