Centre de poinçonnage automatique PCC125 TTi FLN225FSW125

CNChydrauliquede cintrage

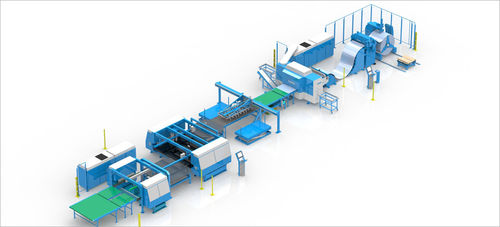

Certains produits sont semblables aux panneaux, qui sont pliés sans avoir à personnaliser les machines ou les outils. Cependant, d’autres produits à plier ont des largeurs différentes. Les outils de maintien de la station de pliage des côtés sont installés manuellement à l’aide du système de changement rapide, dont le fonctionnement s’appuie sur un dispositif de serrage hydraulique et sur la conception des outils de maintien. Une fonction personnalisée permet de gérer les pièces coniques qui requièrent différents outils de pliage en fonction de la longueur des pièces. Un système de changement d’outil rapide a été mis au point pour la production de ce type de pièces. Les corps des supports étroits constituant des sections sont pliés dans la première station de pliage. La largeur minimum dépend de la conception de l’outil. Les outils standard acceptent les profils de 125 mm de large. Les sections des quatre côtés sont programmables. Les pliages négatifs et positifs ainsi que les ourlets sont réalisés de façon standard. La solution PivaSystem incluant un système PivaPunch PCC125-e et un système PivaBend FLN225/FSW125 est de forme rectiligne pour mieux s’intégrer dans la disposition de l’usine.
