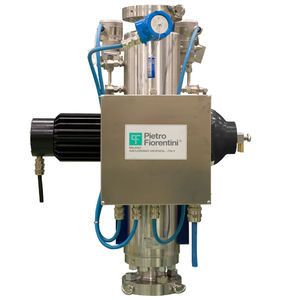

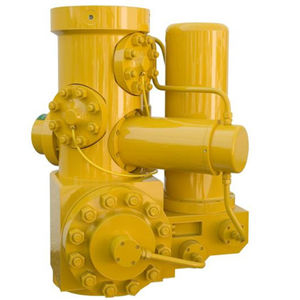

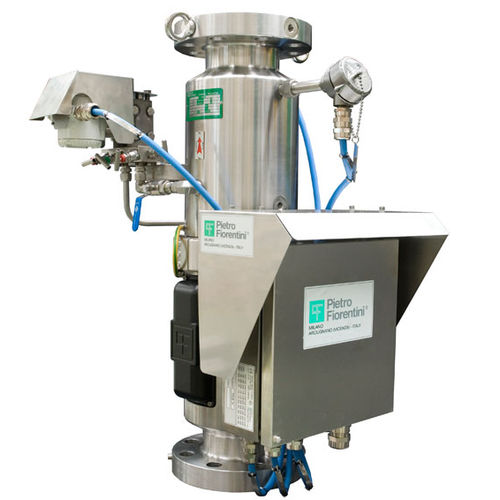

Débitmètre à Venturi Flowatch 3I

pour eaupour gazen acier inoxydable

LE COMPTAGE DES DÉBITS MULTIPHASIQUES Flux 3I Les débitmètres multiphases et à gaz humide de Pietro Fiorentini sont des systèmes en ligne non intrusifs qui permettent de mesurer en temps réel les débits de pétrole, d'eau et de gaz dans la phase dispersée du flux, évitant ainsi l'utilisation de grands systèmes basés sur la séparation des phases. Le Flowatch 3I utilise une combinaison de mesure DP à partir d'un venturi, de mesure d'impédance (capacité/conductance du mélange huile/eau) et de mesure de la vitesse de propagation par corrélation croisée des capteurs. Il s'agit d'un modèle non radioactif, adapté aux zones strictement réglementées. Comme il n'est pas radioactif, aucun permis spécifique n'est nécessaire. Plage de fonctionnement - - 0-100% Rapport eau/liquide (WLR) - 0-100% de la fraction volumique du gaz (FVG) - Tous les régimes de flux - Toute la salinité de l'eau Taille 0,5" à 12", autres sur demande La pression de la conception et température - Jusqu'à 714 bar (10 000 PSIG) - Jusqu'à 150° C (320° F) Matériau du corps SS316, Duplex, Inconel 625, autres sur demande Venturi - - Insérer un champ remplaçable - Chute de pression maximale < 1 Bar Mesure de la densité (Modèle HS) - source gamma : Cs 137 - Demi-vie : 30,1 ans - Niveau de dose : 0,1 µSv/h @0 cm (fond naturel) - Détecteur : Gamma rapide de Pietro Fiorentini - Comptages par seconde : 2 millions - certification ATEX/IECEx Ex d IIB T4 Sonde NIR - - à bride - certification ATEX/IECEx Ex d IIB T4 Module de vitesse d'écoulement pour le gaz humide - Capteurs sensibles à la pression - certification ATEX/IECEx Ex ia IIB T4 Ga - la protection IP66 Interface de communication Ports de communication : - RS-485/422 simple ou redondant, Ethernet Protocoles de communication - Modbus ASCII/RTU, TCP/IP
