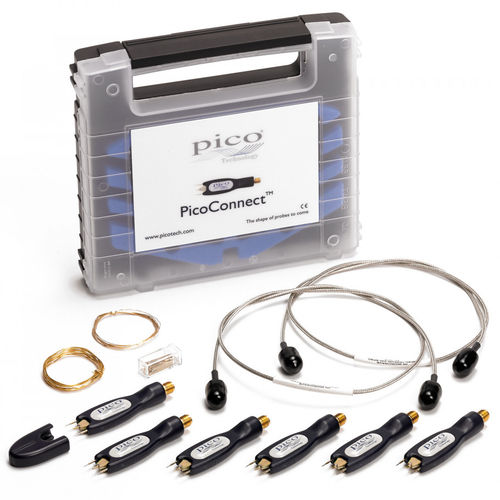

Sonde de test 920 series

passiveéconomiquepour transmission de donnée

Une famille de sondes de test gigabit hautes performances permettant de parcourir du bout des doigts et à moindre coût des flux de données à large bande jusqu'à 18 Gb/s. Ces flux comprennent les normes USB 2 & 3, HDMI 1 & 2, Ethernet, PCIe, SATA et LVDS, désormais omniprésentes. Les solutions de test et de mesure rentables ont eu du mal à suivre le rythme de l'utilisation accrue des communications numériques à large bande, notamment dans le domaine des solutions de sondage de lignes de transmission peu invasives. Avec une capacité de pointe inférieure à 0,4 pF et une charge référencée à la terre de 220 Ω à 910 Ω, les sondes PicoConnect sont globalement moins invasives que la majorité des solutions de sondage existantes et plus coûteuses. Pour atteindre des précisions de mesure de quelques pour cent, elles sont compensées en ratio pour leur application typique : le sondage de lignes de transmission et de ports entre 40 Ω et 100 Ω (80 Ω à 200 Ω différentiel). Adaptées à l'interfaçage avec tout instrument de mesure doté d'entrées 50 Ω, les sondes PicoConnect permettent aux utilisateurs d'oscilloscopes et d'analyseurs de spectre à large bande de parcourir les circuits, les fonds de panier, les interconnexions et les systèmes, généralement sans interrompre leur fonction, et ce sur plusieurs canaux sans grever le budget. Elles sont particulièrement rentables dans les applications allant de 1 Gb/s à 12 Gb/s. La famille de sondes offre des rapports de division de ÷5, ÷10 et ÷20 avec des impédances adaptées aux applications basse tension, haute vitesse, typiquement numériques. Pour chaque rapport, il existe une option de couplage DC ou AC, cette dernière étant importante lorsque la polarisation DC ne doit pas être perturbée (comme avec HDMI, ECL, PECL et LVDS).
