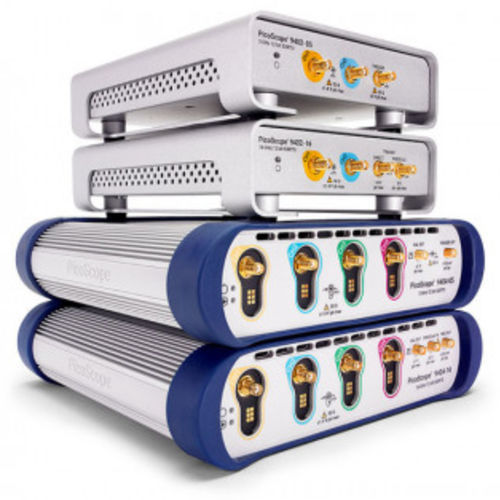

Oscilloscope numérique PicoScope 9400 Series

analogiqueportable4 voies

La série PicoScope 9400 est une nouvelle classe d'oscilloscopes SXRTO qui combine les avantages de l'échantillonnage en temps réel, de l'échantillonnage en temps équivalent et de la bande passante analogique élevée : - SXRTO (sampler-extended real-time oscilloscope) - 9404-16 : bande passante de 16 GHz, temps de transition de 22 ps et échantillonnage en temps équivalent de 2,5 TS/s (résolution de 0,4 ps) - 9404-05 : largeur de bande de 5 GHz, temps de transition de 70 ps et échantillonnage en temps équivalent de 1 TS/s (résolution de 1 ps) - Test d'impulsion, d'œil et de masque jusqu'à 100 ps et jusqu'à 8 Gb/s - Quatre CAN 12 bits à 500 Méch/s - Interface utilisateur Windows intuitive et configurable, compatible avec le tactile - Mesures intégrées complètes, zooms, masques de données et histogrammes - Gamme d'entrée pleine échelle ±800 mV dans 50 Ω - Gammes de 10 mV/div à 0,25 V/div fournies par le gain numérique - Longueur de trace jusqu'à 250 kS, partagée entre les canaux - Récupération d'horloge et de données en option (8 Gb/s sur 9404-16, 5 Gb/s sur 9404-05) Les SXRTO de la série PicoScope 9400 possèdent quatre canaux d'entrée jusqu'à 16 GHz avec des résolutions ADC, de synchronisation et d'affichage leaders sur le marché pour mesurer et visualiser avec précision les signaux analogiques et de données à grande vitesse. Ils sont idéaux pour capturer des transitions d'impulsions et de pas jusqu'à 22 ps, des impulsions jusqu'à 45 ps et des horloges et des yeux de données jusqu'à 8 Gb/s. La plupart des applications à large bande passante impliquent des signaux répétitifs ou des flux de données liés à des horloges qui peuvent être facilement analysés par échantillonnage en temps équivalent (ETS). Le SXRTO construit rapidement des ETS, des affichages de persistance et des statistiques. Il dispose d'un déclencheur intégré à large bande passante sur chaque canal, avec une capture ETS pré-déclenchée bien au-dessus du taux d'échantillonnage de Nyquist.
