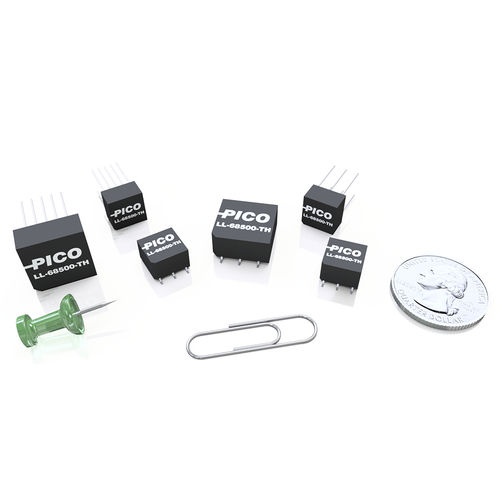

Transformateur d'isolement LL-68500 Seriesd'impulsionencapsulépour protection
Ajouter à mes favoris
Ajouter au comparateur
Vous voulez acheter directement ?
Rendez-vous sur notre Shop.
Caractéristiques
- Type
- d'isolement, d'impulsion
- Construction
- encapsulé
- Application
- pour protection, pour réseau électrique, pour l'électronique, pour applications ferroviaires, de télécommunication, pour data center, pour PCB, pour capteur
- Spécification électrique
- monophasé, basse tension, à haute fréquence
- Montage
- à insérer, en saillie, pour circuit imprimé, SMD, embrochable
- Norme
- RoHS, ANSI, TÜV, MIL-STD
- Autres caractéristiques
- en résine époxy, de protection, de sécurité, d'excitation, à déclenchement, de commande, AC, à imprégnation sous vide, de signal, sur mesure, à multiple enroulements, de couplage, à découpage, avec isolation, à fuite magnétique, résistant aux flammes, faible épaisseur, à ultra isolement
- Puissance électrique
Max: 2,5 W
Min: 0,1 W
- Tension primaire
Max: 27 V
Min: 1 V
- Tension secondaire
Max: 85 V
Min: 1 V
- Courant primaire
Max: 90 mA
Min: 10 mA
- Courant secondaire
Max: 30 mA
Min: 10 mA
- Fréquence
Max: 1 000 kHz
Min: 75 kHz
Description
Les séries LL-68500-TH et LL-68500-SM sont des transformateurs d'interface MIL-STD-1553 à faible fuite / bus de données multiplex dans un boîtier encapsulé avec des conceptions de type traversant ou montage en surface. Ces transformateurs sont conçus pour une inductance de fuite et une résistance au courant continu les plus faibles possibles. Le traitement transparent du signal pour le transfert de données avec une distorsion minimale les rend idéaux pour les applications aérospatiales et militaires.
Caractéristiques
Résistance extrême aux impacts, aux chocs et aux vibrations
Fabriqués selon les normes MIL-PRF-21038 et MIL-STD-1553
Haute fiabilité pour les applications spatiales et critiques
Taille ultra miniature et conception minimaliste
Conception d'agencements dans des types de trous traversants ou de montage en surface
Options
Critères de sélection et de qualification conformes à la norme de vol
Entièrement conforme à la directive RoHS ou avec l'exemption 7(a)
Modifications de la conception mécanique et des caractéristiques électriques
Nouvelle conception et nouveaux paramètres personnalisés
---
Catalogues
Series LL-68500
9 Pages
