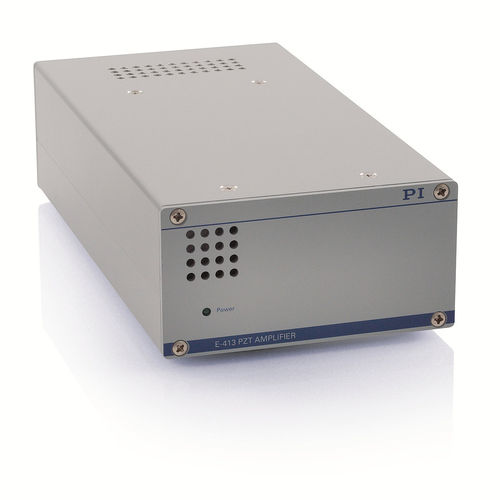

Commande pour actionneur piezoélectrique E-413

Fonctionnement bipolaire pour les transducteurs piézoélectriques à plaques et les actionneurs de cisaillement - Puissance de pointe jusqu'à 50 W - Module OEM / dispositif de table pour actionneurs de cisaillement PICA - Module OEM pour les transducteurs patch piézoélectriques DuraAct Modules amplificateurs pour actionneurs de cisaillement PICA et transducteurs patch DuraAct Les modules amplificateurs à faible bruit E-413.00 (appareil de table) et E-413.OE (module OEM) sont conçus pour faire fonctionner les actionneurs piézoélectriques avec une alimentation bipolaire. Ils peuvent délivrer et absorber des courants de pointe jusqu'à 100 mA, ce qui correspond à la plage standard de -250 à +250 V pour les actionneurs PICA Shear de PI . La version E-413.D2 est conçue pour le fonctionnement des transducteurs piézoélectriques DuraAct et offre une puissance de crête de 50 W dans la plage de tension de -100 à +400 V. Commande par PC Une commande analogique est également possible à partir d'un PC via un convertisseur N/A. Pour certaines cartes de convertisseurs D/A de National Instruments, PI propose un jeu complet de pilotes compatibles avec le PI General Command Set (GCS) à utiliser avec le logiciel NI LabVIEW. Contrôle analogique Les modules amplificateurs piézoélectriques E-413 offrent un contrôle de précision pour les actionneurs piézoélectriques de cisaillement et de flexion en fonctionnement statique et dynamique. La tension de sortie peut être réglée avec précision à l'aide d'un potentiomètre d'offset externe (non fourni) ou contrôlée par un signal d'entrée analogique amplifié par un facteur 50. Une tension stabilisée de 24 V est suffisante pour faire fonctionner le E-413. Un convertisseur DC/DC intégré fournit la tension piézoélectrique ainsi que toutes les autres tensions internes nécessaires. Toutes les entrées et les sorties sont acheminées via la bande de connecteurs à 32 broches. Contenu de la livraison Modules OEM : Bande de connexion pour connecteur principal à 32 broches à installer dans le boîtier du client.
