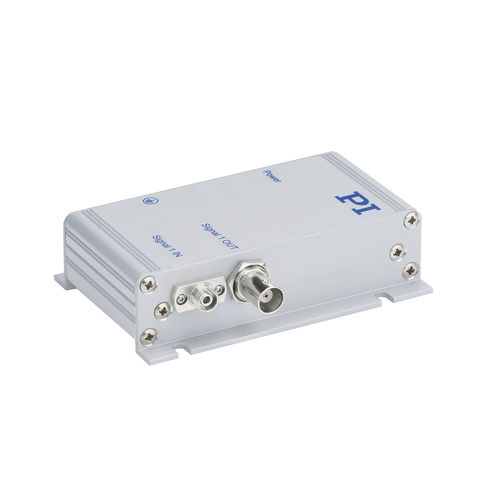

Photomètre ultra haute résolution F-712.IRP series
de processpour alignement de fibre optiquede paillasse

photomètre ultra haute résolution
photomètre ultra haute résolution
photomètre ultra haute résolution
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
de process
Applications
pour alignement de fibre optique
Configuration
de paillasse
Spectre
infrarouge, visible
Options et accessoires
ultrarapide, ultra haute résolution, USB

Description

Pour la mesure de la puissance optique dans les tâches d'alignement - Gamme dynamique élevée - Gamme de longueurs d'onde de 600 à 1700 nm - Plage d'entrée de 230 pW à 1,3 mW à 1550 nm - Sortie logarithmique - Bande passante du signal de 6 kHz - Accessoires pour les applications d'alignement optique Ce photomètre détecte un signal d'entrée optique et le convertit en un signal de tension logarithmique de précision à haute résolution. Le photomètre est utilisé pour trouver rapidement l'intensité optique maximale lorsqu'il est intégré dans des systèmes d'alignement optique FMPA entièrement automatiques. La mise à l'échelle logarithmique du signal de sortie est particulièrement avantageuse pour les balayages rapides car l'intensité du signal peut fluctuer de plusieurs ordres de grandeur en quelques millisecondes. La large gamme de longueurs d'onde du photomètre permet de travailler à la fois dans le domaine du visible et de l'infrarouge sans commutation. La conception de l'interface d'entrée optique est telle que le placement de la fibre optique dans le connecteur n'a aucune influence sur la mesure du signal optique. Applications Palpage de wafers, emballage. Accessoires pour les systèmes d'alignement FMPA dans toutes les applications qui ne nécessitent pas de mesurer la valeur absolue de la puissance optique. Variantes - Un module à deux canaux complète le contrôleur E-712 dans les systèmes d'alignement F-712. L'alimentation est assurée par le E-711.IA4. Un câble de 0,4 m de long pour la connexion à une sortie du E-711.IA4 fait partie de la livraison. - Un appareil de table à un seul canal ayant de faibles besoins en énergie peut être alimenté par un adaptateur d'alimentation USB standard (l'adaptateur d'alimentation ne fait pas partie de la livraison).

---

Catalogues

F-712.IRP
F-712.IRP
6 Pages
