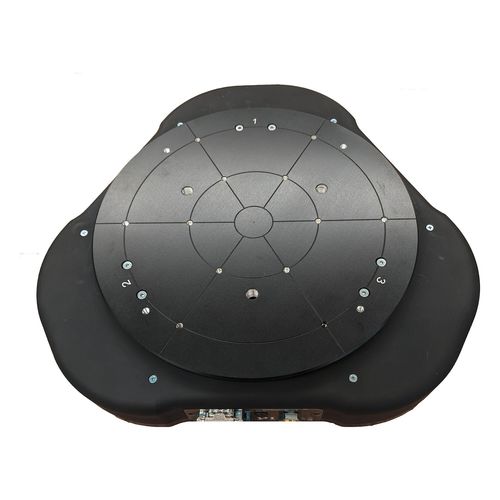

Platine à coussin d'air A-523.25005B3

Zd'inclinaisonmotorisée

Plage de rotation en θX, θY jusqu'à ±1° Diamètre de la plate-forme 250 mm Hauteur totale 60 mm Vue d'ensemble des produits L'A-523 est une platine de basculement en Z sur coussin d'air à entraînement direct. Conçue comme un système multi-axes à cinématique parallèle, la plate-forme peut être utilisée pour les mouvements en Z et les mouvements de basculement et d'inclinaison. Cette platine offre une ultra-précision dans un format miniature. La combinaison des composants sans contact permet d'obtenir une plate-forme de mouvement sans frottement qui offre des performances, une qualité et une durée de vie optimales. Lorsque l'A-523 est commandé avec un contrôleur de la série A-81x ou A-82x, PI effectue la configuration et le câblage de la platine Z avec l'optimisation du réglage servo appliqué et sous charge appliquée. Vous recevez un système de positionnement complet, prêt à l'emploi. Accessoires et options Jeux de filtres à air Champs d'application La platine Z tip/tilt est parfaitement adaptée aux applications de haute précision, telles que l'inspection de wafers, le positionnement de fibres, le positionnement d'optiques, l'inspection d'écrans plats, la lithographie sans masque et la fabrication d'ultra-LED. La conception sans contact est idéale pour les applications en salle blanche.
