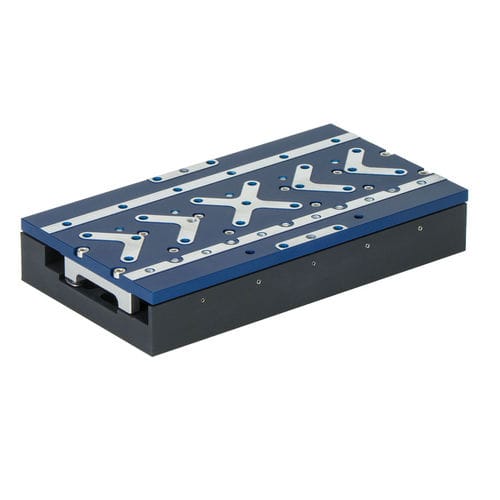

Platine linéaire V-508 series

à moteur linéaireà rouleaux croisésde précision

Mouvement linéaire incrémental minimal à 1 nm Options de codeurs de position de haute précision : Mesure incrémentale et absolue Taille compacte : 80 mm × 25 mm de section transversale Guides à rouleaux croisés pour une capacité de charge élevée et une haute performance géométrique Choix de moteurs linéaires triphasés à noyau de fer et sans fer Platine de translation linéaire compacte avec moteur linéaire et profil ultra bas La famille V-508 de platines à moteur linéaire de haute précision offre une vitesse et une précision élevées dans un boîtier très compact et à profil bas. Ces platines de nanopositionnement motorisées en boucle fermée conviennent parfaitement aux applications d'automatisation industrielle 24/7 à haute dynamique. Elles sont basées sur un concept conçu dans un souci de fiabilité : roulements haute performance, moteurs linéaires sans friction, capteurs de position optiques sans contact et corps optimisé par FEA (analyse par éléments finis) pour la rigidité et la stabilité thermique. Moteurs linéaires à entraînement direct sans frottement - Très haute résolution Entraînées par des moteurs linéaires triphasés sans frottement développés en interne et contrôlées par des encodeurs linéaires à mesure directe, les platines de translation linéaire de la série V-508 peuvent fournir un mouvement linéaire de haute résolution avec des incréments minimaux allant jusqu'à 1 nanomètre, pour les variantes les plus performantes. Codeurs à métrologie directe avec une sensibilité inférieure au nanomètre Il existe un choix de codeurs incrémentaux économiques, de codeurs interférométriques de classe métrologique PIOne et de codeurs de mesure absolus (aucune référence à la mise sous tension n'est nécessaire). La position linéaire de la platine étant mesurée directement sur la plate-forme mobile par rapport à la base fixe, sans contact (métrologie directe), sans jeu, sans jeu mécanique,
