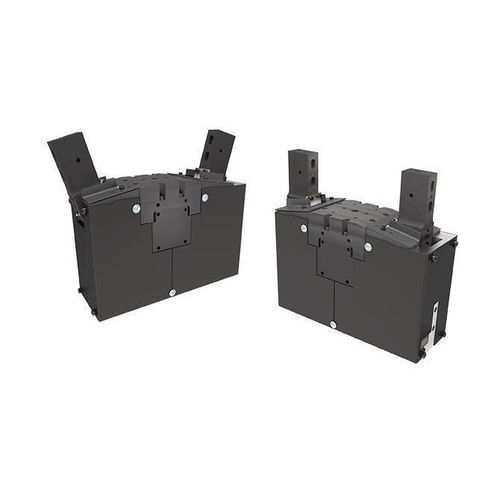

Unité de bridage pneumatique PFD series

à camepour assemblage soudépour soudage

Présentation
La pince pneumatique pour châssis Series PFD garantit une force de serrage élevée et constante sur une large plage de pression, adaptée aux applications exigeantes d'assemblage body-in-white, de soudage de châssis et de fabrication lourde. Le mécanisme à came génère jusqu'à 4 581 lb (20,4 kN) de force de serrage totale pour maintenir de manière fiable des ensembles volumineux ou complexes.

Avantages
Conçue pour la flexibilité et la maintenabilité, la PFD présente des ouvertures de gorge de mors larges, plusieurs types de mors interchangeables et des surfaces d'outillage robustes avec emplacements pour goupilles afin de simplifier la conception des montages. Un système de mors modulaire permet un retrait ou une modification rapide pour des changements rapides. Des caches de soudure amovibles protègent les composants internes tout en permettant la maintenance et le réglage des capteurs de proximité sans retirer la pince du montage. L'unité propose une capacité « switch-ready », un réglage de débit intégré, un cycle silencieux inférieur à 0,7 seconde et des surfaces de montage rétrocompatibles pour un remplacement direct des pinces concurrentes.

Applications

• Assemblage body-in-white
• Soudage de châssis
• Maintien lors de fabrications lourdes et d'assemblages volumineux ou complexes

Vidéos / Animations disponibles

• Fonctionnement de la PFD
• Comparaison des performances PFD
• Applications PFD

Caractéristiques techniques

• Force de serrage totale : jusqu'à 4 581 lb (20,4 kN)
• Mécanisme à came
• Fonctionne sur une large plage de pression pour une force de serrage constante
• Ouvertures de gorge de mors larges
• Plusieurs styles de mors disponibles
• Système de mors modulaire pour retrait ou modification rapide (changements rapides)
• Surfaces d'outillage robustes avec emplacements pour goupilles
• Caches de soudure amovibles pour protection lors du soudage et accès maintenance
• Capacité switch-ready et réglage du capteur de proximité sans retirer la pince du montage
• Contrôle de débit intégré
• Fonctionnement silencieux (cycle inférieur à 0,7 s)
• Surfaces de montage rétrocompatibles pour remplacement direct des pinces concurrentes
