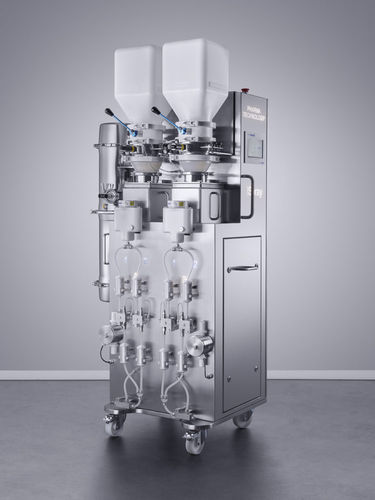

Système de lubrification à pulvérisation iSpray

en continuautomatisécompact

Description
iSpray est un système de lubrification externe pour presses à comprimés qui pulvérise en continu une quantité contrôlée de lubrifiant sec sur la face supérieure du poinçon, la paroi de matrice et la face inférieure du poinçon. Le système délivre un spray vérifiable par comprimé et aspire immédiatement le surplus au niveau de la buse dans une poubelle amovible pour une exploitation propre et un entretien simplifié.

Avantages clés

• Réduit le capping, le sticking et autres défauts des comprimés
• Améliore le profil de dissolution et la dureté des comprimés
• Assure une production continue grâce à la surveillance de pression et à une ligne de secours automatique
• S’adapte à la plupart des configurations de presses rotatives avec buses de pulvérisation personnalisables
• Débit de pulvérisation précis et constant par comprimé, quantité mesurable
• Conception conforme cGMP, facile à manipuler et à nettoyer
• Commande HMI centralisée avec piste d’audit conforme à la 21 CFR Part 11
• Confinement jusqu’à OEB4 pour presses simple et double face

Principe de fonctionnement
iSpray applique une dose précise et validée de lubrifiant sec directement sur les surfaces d'outillage (face supérieure du poinçon, paroi de matrice, face inférieure du poinçon). Un vide au niveau de la buse capture immédiatement l’excès de lubrifiant, réduisant les pertes et les risques de contamination. Le surplus collecté est stocké dans une poubelle amovible pour une vidange rapide sans arrêt de production.

Caractéristiques

• Contrôle avancé : HMI tactile, stockage de recettes et piste d’audit conforme FDA pour validation et traçabilité
• Amélioration des performances : réduit les frottements sur la paroi de matrice et le poinçon inférieur, facilite l'éjection, évite le logo picking et le sticking, prolonge la durée de vie des outillages
• Soutien formulations : permet de réduire ou supprimer les lubrifiants secs en masse pour formulations sensibles et améliore la solubilité ; quantité pulvérisée contrôlée et validée selon les exigences USP
• Distribution fiable : conception compacte à double buse compatible avec la plupart des presses rotatives ; capteur de pression et ligne de secours automatique en cas d’obstruction

Spécifications (résumé)
Propriétés physiques :
Emballage : Caisse en bois
Poids net : 220 kg
Dimensions au sol : 620 mm x 925 mm

Capacité :
Taille maximale du produit : Ø 28 mm
Plage de pulvérisation : 1,5 - 15 g/min

Utilitaires :
Réglage convoyage : vitesse de rotation de la vis doseuse
Air comprimé demandé : 450 - 600 l/min - Min. 6 bar
Raccord air comprimé : KS4
Alimentation : 100 à 240 VAC ± 10 %
Fréquence : 50 Hz / 60 Hz

Environnement :
Niveau sonore : <80 dB (A)
Température de fonctionnement : 15 - 25 °C
Humidité relative maximale : 30%
Niveau de confinement : Étanche à la poussière (jusqu’à OEB4)

Matériaux :
Parties en contact non métalliques : POM C, PU, Silicone
Parties en contact métalliques : Acier inoxydable 316L
Finition des pièces en contact : Ra ≤ 0,8 µm
Pièces de châssis : Acier inoxydable 304
Finition châssis : Brossé 320
Châssis monté sur roues : Oui
Protocole IQ-OQ : Disponible
Certificats matériaux : Disponibles
Emballage : Caisse en bois
Poids net : 220 kg
Dimensions au sol : 620 mm x 925 mm
