Transformateur de distribution EJGF series

secde sous-stationhaute tension

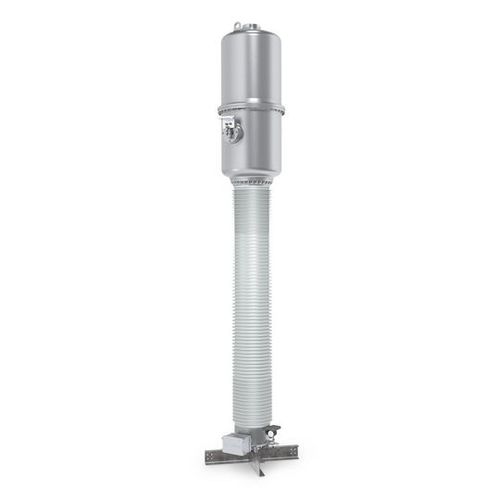

Les transformateurs combinés de type EJGF sont utilisés dans les sous-stations à haute tension dans la gamme 245-550 kV. Ils transforment la haute tension et le courant élevé en valeurs équivalentes normalisées pour les compteurs, les appareils de mesure et de protection. Le composant du transformateur de tension est situé dans la partie supérieure du boîtier de la tête résistant à la pression et les noyaux du transformateur de courant dans la partie inférieure. Dans le transformateur de courant, le noyau de fer est réglé sur le potentiel de haute tension et les enroulements secondaires sur le potentiel de terre. Les noyaux du transformateur de courant sont placés dans une enveloppe protectrice en fonte d'aluminium massif, qui est reliée à la douille de manière à éviter les courts-circuits. Les sorties secondaires passent par la douille SF6/air dans la boîte à bornes de connexion sur le support de base de l'isolateur. La distribution du courant le long de l'isolateur est optimisée par une disposition spéciale de l'électrode de contrôle à l'intérieur de l'isolateur composite en silicone. Les composants du boîtier sont en aluminium moulé, étanche à l'hélium et résistant à la corrosion. Tous les composants du boîtier sous pression sont testés individuellement conformément aux normes applicables aux réservoirs sous pression. La densité du gaz SF6 est surveillée par un moniteur de densité de gaz compensé en température et doté de contacts d'alarme. La conception spéciale permet de vérifier le fonctionnement du contrôleur de densité de gaz sans le démonter. Un disque de rupture métallique résistant à la corrosion, protégé par un couvercle métallique, situé au sommet du boîtier de la tête, assure une décharge de pression sûre en cas d'erreur. La boîte à bornes de conception généreuse est équipée d'un couvercle qui s'ouvre sur le côté.
