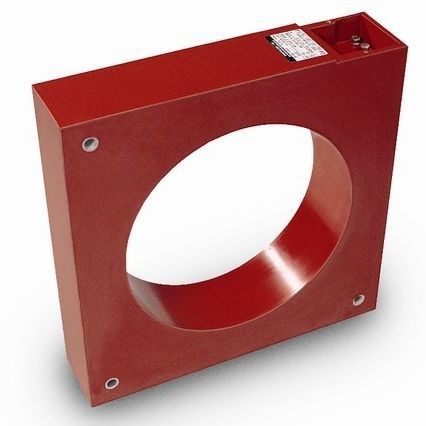

Transformateur de courant JK series
sechaute tensionmoyenne tension

transformateur de courant
transformateur de courant
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
de courant
Construction
sec
Spécification électrique
haute tension, moyenne tension
Montage
à insérer
Norme
IEC
Autres caractéristiques
de protection, secondaire, à câble passant
Tension primaire

720 V

Fréquence

16,7 Hz, 50 Hz, 60 Hz

Description

Les transformateurs de courant à câble de type JK sont utilisés dans les armoires de distribution intérieures. Ils transforment les courants élevés jusqu'à 5000 A en valeurs normalisées pour les compteurs, les appareils de mesure et de protection. Le transformateur de courant de câble est conçu pour être installé sur des câbles de moyenne et haute tension entièrement isolés ou sur des traversées de moyenne et haute tension. Cela permet de concevoir des systèmes peu encombrants. Les courants primaires peuvent être mesurés jusqu'à 5000 A. Un rembourrage spécifique du noyau et le moulage complet de toutes les parties actives en polyuréthane (PUR) garantissent que les propriétés magnétiques, et donc la précision de la classe, restent constantes pendant des décennies. Le boîtier standard des bornes secondaires offre un degré de protection jusqu'à IP 20. En option, les bornes secondaires peuvent être intégrées dans une boîte à bornes, ce qui permet d'obtenir un degré de protection du boîtier allant jusqu'à IP 65. Grâce à une large gamme de dimensions géométriques, le transformateur de courant à câble peut être adapté aux besoins du client. Les options d'installation applicables sont également disponibles dans différentes conceptions, ainsi que dans n'importe quel type de position d'installation. Les transformateurs sont conçus conformément aux normes nationales et internationales en vigueur. Des conceptions répondant à des normes spécifiques au client sont possibles sur demande. Caractéristiques - Précision constante de la classe - Large gamme de dimensions géométriques - Toute position d'installation

---
