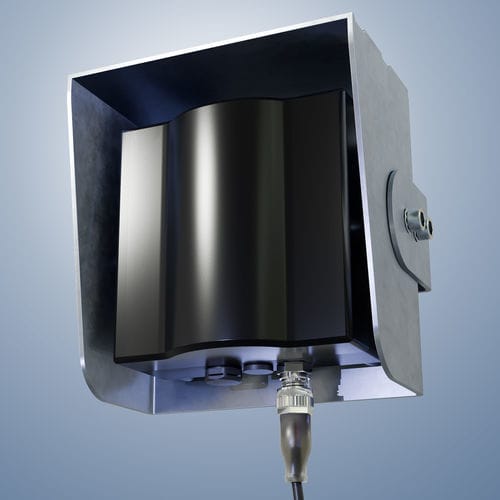

Système anticollision pour grue portuaire BoomRanger®

radar

Protection hautement efficace des ponts et superstructures des navires porte-conteneurs contre les collisions avec les grues portuaires. - Angle de faisceau extrêmement large - Portée optimisée pour l'application - Pour cibles mobiles et stationnaires Le scanner radar BoomRanger® (CRAT20-150/11ST), un radar FMCW, fonctionne dans la plage de fréquences de 24.000 - 24.250 GHz. La caractéristique de l'antenne est de 150° (±75°) horizontal et 11° (±5,5°) vertical. BoomRanger® a été spécifiquement développé comme système anti-collision pour la protection contre les collisions dans le domaine des grues portuaires à déplacement rapide. Le système de scanner radar détecte les objets mobiles et stationnaires jusqu'à une distance de 25 m. La distance réglable se fait par pas de 1 mètre. Les détections d'objets sont signalées via des sorties open-collector. BoomRanger® dispose de 3 sorties qui peuvent être utilisées, par exemple, comme fonctions de freinage ou d'arrêt. Elles peuvent être programmées aux valeurs requises pour l'application respective. Les 3 sorties sont reliées à un connecteur standard RSF4 à 5 broches. - Plage de détection extrêmement large - Insensibilité aux influences environnementales - Large plage de température - Haute classe de protection - Boîtier robuste Des supports spéciaux du programme d'accessoires sont utiles pour une installation facile. En raison de leurs propriétés physiques, les appareils de scanner radar NE DOIVENT PAS être utilisés pour la protection des personnes ou les fonctions d'arrêt d'urgence. Données techniques Conception mécanique - Poids : env. 650 g - Matériau : Base du boîtier : ALg, anodisé noir - Couvercle du boîtier : plastique POM, coloré noir - Classe de protection : IP 67 - Dimensions du boîtier : 100 x 100 x 42 mm - Trous de montage / dos du boîtier : 4 X filetages M4, 10 mm de profondeur, disposition carrée : 82 x 82 mm Conception électrique - Tension d'alimentation : 10 .... 30 VDC - Consommation de courant : typ. 130 mA, plus courant pour les sorties open-collector - Sortie : 3 sorties open-collector de 50 mA chacune - Connexion : connecteur 5 broches M12x1, compatible RSF4 - Fréquence de transmission : 24.000 .... 24.250 GHz - Puissance de transmission : < 20 dBm (EIRP) max. - Caractéristique de l'antenne : 150° (±75°) horizontal et 11° (±5,5°) vertical - Détection de distance : 1 m .... seuil (réglable par pas de 1 m de 2 à 25 m) - 0 - 1 m n'est pas évalué, - 2 - 4 m vitesse minimale inférieure à 1 cm/sec (0,6 m/min) requise - 4 - 25 m fonctionne également avec des cibles stationnaires - Temps de réponse : < 50 ms - Temps de maintien des sorties : env. 1 sec - Délai de disponibilité après mise sous tension : env. 1 sec - Température de fonctionnement : -40 .... +85 °C - Température de stockage : -40 .... +85 °C Exemple d'application En raison de sa zone de détection et de sa conception pour des applications difficiles, le scanner radar BoomRanger® est idéal pour protéger les ponts des navires porte-conteneurs contre les collisions avec les grues portuaires. Fiable même dans des conditions météorologiques difficiles, comme le brouillard dense, le BoomRanger® est supérieur aux capteurs laser dans ce domaine d'application. - Plage de détection extrêmement large - Insensibilité aux influences environnementales - Large plage de température - Haute classe de protection - Boîtier robuste
