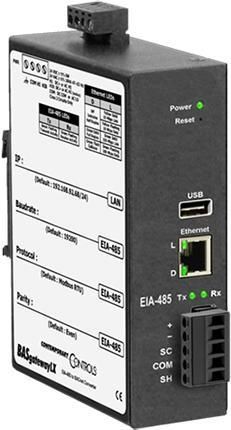

Passerelle de communication BASGLX-M1

Ethernet TCP/IPRS-232RS-485

Présentation
La passerelle BASGLX-M1 BACnet assure la traduction de protocole et la surveillance entre une platine indicatrice d'alarme incendie Pertronic F220 et un Système de Gestion Technique du Bâtiment (GTB). L'appareil convertit des données sélectionnées Modbus/GPIB du panneau en objets BACnet pour intégration aux plateformes GTB compatibles BACnet.

Fonctionnalités
Le logiciel de configuration permet aux intégrateurs d'affecter les éléments de données du panneau à des objets BACnet. La passerelle surveille les émissions du Pertronic F220 et transmet les états et événements définis au GTB via BACnet/IP sur Ethernet.

Caractéristiques

• Interface BACnet entre le panneau Pertronic F220 (et compatible F120A) et le GTB
• Module passerelle Contemporary Controls BASGatewayLX connecté à une interface Pertronic GPIB-M Modbus
• Ethernet 10/100 Mbps avec auto-négociation et Auto-MDIX pour la connexion au réseau GTB
• Objets BACnet configurables représentant les états du panneau (alarme, isolement, sprinkleur, évacuation, défauts, communications)
• Support des entités logicielles du panneau (par ex. Brigade, Smoke Alarm, Call Point Alarm) selon la configuration du panneau
• Module GPIB Modbus avec port RS232 pour configuration
• Port RS-485 opto-isolé pour la connexion au panneau ; installation généralement à l'intérieur de l'armoire d'alarme incendie

Informations de commande
BASGLX-M1 | BASgatewayLX Modbus vers BACnet (nécessite Modbus GPIB)

Documents
Fiche technique disponible
Note d'installation disponible

Spécifications techniques

• Protocole d'interface : BACnet (BACnet/IP)
• Ethernet : 10/100 Mbps avec auto-négociation et Auto-MDIX
• Connectivité : port Ethernet vers le réseau GTB
• Module passerelle : Contemporary Controls BASGatewayLX
• Interface Modbus : Pertronic GPIB-M Modbus Interface
• Configuration GPIB Modbus : port RS232
• Connexion au panneau : port RS-485 opto-isolé
• Panneaux compatibles : Pertronic F220 et F120A
• Installation : généralement installé à l'intérieur de l'armoire d'alarme incendie
