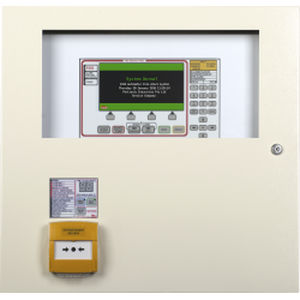

Panneau de contrôle pour alarme incendie F220®

étancheavec affichage

Présentation

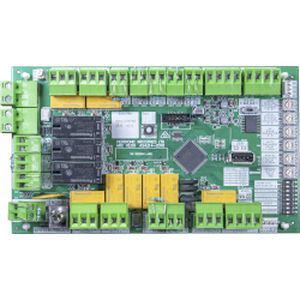

Le système de libération d'agent extincteur Pertronic F220® assure le contrôle automatique d'un ou plusieurs systèmes de suppression d'incendie. Le système repose sur la centrale incendie adressable analogique Pertronic F220® associée au contrôleur de libération d'agent extincteur Pertronic (ARC2). Un seul panneau F220 peut recevoir plusieurs ARC2. Chaque ARC2 assure le contrôle, la supervision des défauts et la surveillance d'un système de suppression.
Le tableau de contrôle est équipé d'une station de commande d'agent Pertronic pour chaque ARC2. La station de commande dispose d'un clavier et d'un afficheur fournissant les indications d'état et de défaut pour l'ARC2 associé et le système de suppression. En complément de la station montée sur le panneau, chaque ARC2 peut communiquer avec jusqu'à neuf stations de commande supplémentaires. Deux types de stations sont disponibles : l'Agent Control Station (ACS2) et la Local Control Station (LCS2). L'ACS2 intègre un compte à rebours du temps de décharge, des LED d'état, la désactivation locale du buzzer, des boutons Mode Manuel et Mode Auto, ainsi qu'un jeu complet de LED d'indication de défaut. La LCS2 est similaire à l'ACS2 mais n'inclut pas les LED d'indication des défauts.
Le bouton Mode Manuel sur toute ACS2 ou LCS2 peut être utilisé pour empêcher la libération de l'agent extincteur à tout moment, y compris après le déclenchement automatique de la décharge. Chaque station de commande dispose également d'un point d'appel manuel à clapet (MCP) permettant de déclencher manuellement le processus de libération de l'agent.
Le système F220 inclut des panneaux audio-visuels (AV) intérieurs et étanches. Les panneaux AV sont disponibles avec divers messages et signaux sonores et un compte à rebours haute visibilité en option. Les panneaux de libération d'agent F220 sont proposés en plusieurs tailles et styles d'armoires, y compris des versions étanches.

Fonctions

• Système de contrôle de suppression d'incendie basé sur la centrale adressable analogique Pertronic F220
• Un tableau de contrôle F220 peut être équipé de plusieurs contrôleurs de libération d'agent (ARC2)
• Processus de libération d'agent automatique ou manuel
• La libération automatique peut être désactivée ou interrompue depuis n'importe quelle station de commande

Caractéristiques du contrôleur de libération d'agent (par contrôleur)

• Temporisation automatique configurable : de 5 secondes à 90 secondes
• Temporisation manuelle configurable, indépendante de la temporisation automatique : de 5 secondes à 90 secondes
• Communication avec jusqu'à neuf stations de commande externes (ACS2 ou LCS2)
• Bus RS485 pour la communication avec les stations de commande
• Durée de maintien de la sortie de libération configurable : 20 s, 30 s, 60 s ou 5 minutes
• Entrée défaut basse pression
• Retour de contact de pression confirmant la libération (option)

Informations de commande
Code produit — Description
F220-A10U/5A-ARC — F220, armoire 10U avec 2 boucles, alimentation 5 A, avec ARC2, plaques de montage blanches
F220-A13U/5A-ARC — F220, armoire 13U avec 2 boucles, alimentation 5 A, avec ARC2, plaques de montage blanches
F220-A13U/11A-ARC — F220, armoire 13U avec 2 boucles, alimentation 11 A, avec ARC, plaques de montage blanches
F220-A16U/5A-ARC — F220, armoire 16U avec 2 boucles, alimentation 5 A, avec ARC, plaques de montage blanches
F220-A16U/5A-ARC-EXT — F220, armoire 16U avec 2 boucles, alimentation 5 A, avec ARC et ACSDISP+OL sur la porte, plaques de montage blanches
F220-A16U/11A-ARC — F220, armoire 16U avec 2 boucles, alimentation 11 A, avec ARC
F220-A16U/11A-ARC-EXT — F220, armoire 16U avec 2 boucles, alimentation 11 A, ARC, avec ACS sur porte externe
F220-A28U/5A-ARC — F220, armoire 28U avec 2 boucles, alimentation 5 A, avec ARC, plaques de montage blanches
F220-A28U/11A-ARC — F220, armoire 28U avec 2 boucles, alimentation 11 A, avec ARC, plaques de montage blanches
F220-A28US/5A-ARC — F220, armoire 28U Slim avec 2 boucles, alimentation 5 A, avec ARC2, plaques de montage blanches
F220-A28US/11A-ARC — F220, armoire 28U Slim avec 2 boucles, alimentation 11 A, avec ARC, plaques de montage blanches

Caractéristiques techniques

• Base du système : centrale adressable analogique Pertronic F220®
• Contrôleur de libération d'agent : ARC2 (chaque unité assure le contrôle, la supervision des défauts et la surveillance d'un système de suppression)
• Support de plusieurs ARC2 par panneau F220
• Stations de commande : ACS2 (indicateurs complets et minuterie) et LCS2 (sans LED de défaut)
• Point d'appel manuel intégré sur chaque station de commande (MCP à clapet)
• Modes de libération automatique et manuelle ; la libération automatique peut être désactivée/interrompue depuis toute station
• Temporisation automatique configurable : 5–90 secondes
• Temporisation manuelle configurable (indépendante) : 5–90 secondes
• Options de durée de maintien de la sortie de libération : 20 s, 30 s, 60 s, 5 minutes
• Communication : bus RS485 vers les stations de commande ; jusqu'à 9 stations externes par ARC2
• Surveillance des défauts : entrée défaut basse pression ; retour de contact de pression optionnel pour confirmer la libération
• Panneaux audio-visuels : panneaux AV intérieurs et étanches disponibles ; compte à rebours haute visibilité en option
• Panneaux disponibles en plusieurs tailles et styles d'armoires (y compris versions étanches et 28U slim)
