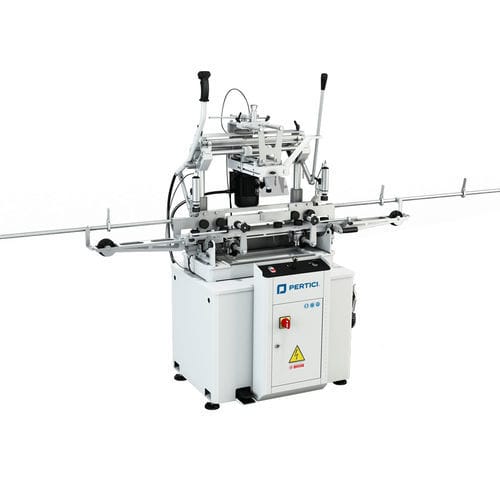

Détoureuse à copier manuelle CR 110

monobrochepour aluminiumpour PVC

Présentation
Fraiseuse à copier à tête unique avec commande manuelle. Blocage pneumatique du mouvement de descente de la tête et translation de la tête par levier indirect pour un engagement maîtrisé et des positions répétables lors des opérations d'usinage.

Fonctions principales
Le mouvement des axes sur barres avec douilles à billes garantit la fluidité et la précision dans le temps. Le système de rotation de la table-étau permet une rotation rapide à 90° et le positionnement aux angles intermédiaires sans desserrage des étaux, accélérant et améliorant la précision pour l'usinage sur deux faces. L'usinage en travers permet de travailler jusqu'à quatre faces sans desserrage.

Fixation, sécurité et positionnement
Étaux pneumatiques horizontaux et verticaux équipés d'un dispositif de basse pression pour la sécurité de l'opérateur. Le déverrouillage de la descente est commandé pneumatiquement depuis la poignée. Butées longitudinales et transversales référencées sur tiges métriques pour un positionnement répétable.

Palpeur et manipulation des outils
Palpeur pneumatique avec six mémoires réglables, translation pneumatique et pointe à trois diamètres dans l'axe de l'outil pour un référencement rapide et précis de la machine. Bouton de blocage de broche pour le changement d'outil. Lubrification pneumatique de l'outil par micro-brouillard (huile émulsionnée). Mâchoires d'étau en PVC réglables sans clé.

Idéal pour

• PVC
• Aluminium

Caractéristiques / spécifications techniques

• Conception fraiseuse à copier à une tête avec commande manuelle
• Blocage pneumatique du mouvement de descente de la tête
• Translation de la tête via levier indirect
• Mouvement des axes sur barres et douilles à billes pour précision et durabilité
• Système de rotation de table-étau : rotation rapide à 90° et angles intermédiaires sans desserrage
• Capacité d'usinage traversant permettant d'usiner jusqu'à 4 faces sans desserrage
• Étaux pneumatiques horizontaux et verticaux avec dispositif de sécurité basse pression
• Déverrouillage de descente commandé pneumatiquement depuis la poignée
• Butées longitudinales et transversales référencées sur tiges métriques
• Palpeur pneumatique : 6 mémoires réglables, translation pneumatique, pointe 3 diamètres alignée avec l'outil
• Bouton de blocage de broche pour changement d'outil
• Mâchoires d'étau en PVC réglables sans l'utilisation d'outils
• Lubrification outil pneumatique par micro-brouillard (huile émulsionnée)
