Coffrage modulaire VARIO GT 24

cadrede poteauxen acier

Présentation

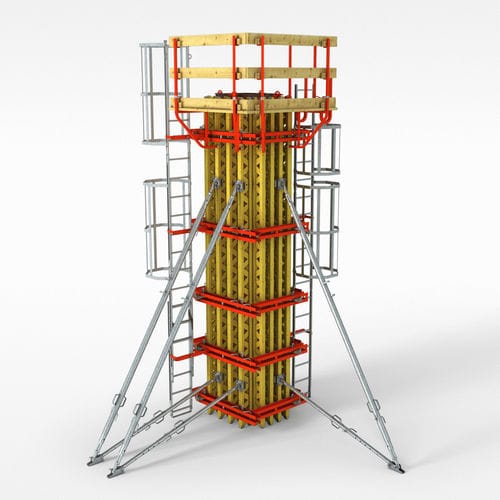

Le VARIO GT 24 est un système de coffrage de piliers conçu sur mesure, composé de poutrelles de coffrage, de filières en acier et d'un parement au choix. Il s'adapte à des sections variables, à différentes hauteurs de bétonnage et aux exigences du béton architectural, avec une configuration possible pour une pression de béton fraîche typique de 100 kN/m². Matériaux : bois et acier.

Applications

• Adaptable aux sections de piliers rectangulaires, carrées et coniques de 20 x 20 cm jusqu'à 80 x 120 cm (raster hauteur 30 cm).
• Conçu pour le béton architectural grâce au choix du parement et à la configuration des joints et ancrages.
• Possibilité de reprendre des pressions de béton élevées par la disposition des poutrelles et des filières en acier.
• Système en deux éléments manipulable par grue ; hauteurs d'éléments librement sélectionnables pour une mise en œuvre efficace sur chantier.

Fiche technique

• Type de système : Coffrage de piliers
• Dimensions : Dimension maximale par élément : de 20 x 20 cm à 80 x 120 cm, en raster de 30 cm en hauteur
• Hauteurs d'éléments : Libre choix
• Sections réalisables : Rectangulaire, carrée, conique
• Pression de béton fraîche : 100 kN/m²
• Matériaux : Bois et acier
• Norme remplie : Ligne 7 selon DIN 18202
• Technique d'ancrage : Technologie d'ancrage DW 15 pour l'arrimage sur coin externe
• Sécurité : Console d'échafaudage GB 80
