Poutrelle de coffrage en bois GT 24

Présentation
La poutrelle de coffrage GT 24 est une poutrelle en treillis bois conçue pour offrir une capacité portante et une rigidité à la flexion élevées. Elle s'emploie sur coffrages de voiles, poteaux et dalles ainsi que sur coffrages spéciaux, permettant de réduire les quantités de matériel et la main-d'œuvre sur chantier.

Points forts

• Capacité portante élevée et rigidité adaptées aux charges lourdes et grandes portées.
• Utilisable pour coffrages de voiles, poteaux, dalles et coffrages spécifiques.
• Connexion simplifiée aux accessoires de chantier grâce à la construction en treillis.

Caractéristiques

• Poutrelle en treillis avec nœuds renforcés et mini-assemblage en queue d'aronde/mini-clin pour limiter les poches d'humidité.
• Arbalétriers traversant la totalité de la section pour minimiser les cavités susceptibles de retenir l'humidité.
• Hauteur totale 24 cm, adaptée aux charges élevées et aux grandes portées.

Applications

• Coffrage de voiles (murs verticaux)
• Coffrage de poteaux

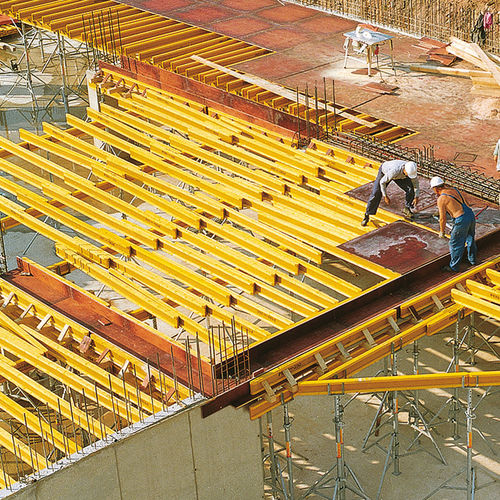

• Coffrage de dalles (y compris appuis en rive)
• Coffrages spéciaux et formes complexes

Caractéristiques / spécifications techniques

• Type de système : Poutrelle de coffrage en bois à treillis
• Hauteur totale : 24 cm ; hauteur des âmes : 8 cm
• Longueurs standard : 0,90 m à 6,00 m (pas de 0,30 m) ; longueurs spéciales jusqu'à 17,85 m sur demande
• Poids : 5,90 kg/m
• Force de cisaillement admissible : 13,0 kN
• Moment de flexion admissible : 7,0 kNm
• Force d'appui admissible (aux nœuds) : 28,0 kN
• Rigidité à la flexion : EIy = 887 kNm² ; Moment d'inertie Iy = 8 064 cm4
