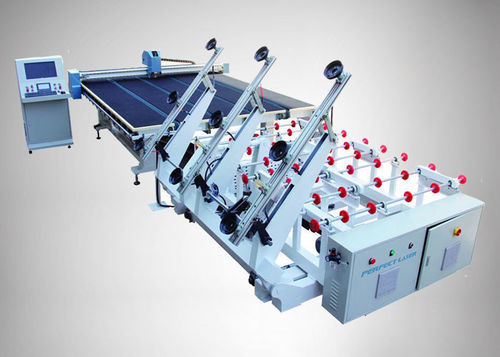

Table de coupe pour verre PEG-7015

à couteau rotatifà videaspirante

Présentation
La ligne de production PEG-7015 est une solution CNC entièrement automatique dédiée au traitement et au débit industriel du verre. La ligne comprend table d'alimentation supérieure à film, machine de découpe pilotée par ordinateur, unité de séparation (smashing) et table inférieure à film. Le contrôle par CNC et la découpe optimisée via CAO réduisent la perte matière et permettent des configurations client sur mesure. Traite du verre de 3 à 19 mm d'épaisseur avec vitesse de transfert réglable et capacité de charge adaptée à la production intensive.

Caractéristiques principales

• Tournage mécanique (flip unique, station unique) avec angle de rotation réglable (env. 95°–98°) pour une manutention efficace des plaques.
• Système d'aspiration : profondeur nominale 700 mm avec ventouse extensible jusqu'à 150 mm ; possibilité de chargement direct depuis cadres en fer sans cadre auxiliaire.
• Tête de coupe rotative à 360° ; coupe supérieure et inférieure pour lignes droites et formes complexes.
• Feutre industriel importé (fibres/laine) pour une meilleure planéité et propriétés antistatiques réduisant les rayures.

Applications

• Découpe de verre linéaire et de formes spéciales pour appareils électroménagers et miroirs.
• Verre pour mobilier et panneaux décoratifs.
• Murs-rideaux, façades et vitrages architecturaux.
• Verre feuilleté, isolant (creux), trempé et vitrage solaire.

Composants & configuration mécanique

• Éléments principaux : table de chargement automatique à flip unique et station unique ; machine de découpe CNC automatique ; table de séparation flottante au gaz.
• Transmission : chaîne à rouleaux flip renforcée, rouleaux de transfert en PU importé, moteur de transport/flip CB.
• Aspiration : ventouses en nitrile-butadiène importé (double adsorption) et pompe à vide de marque chinoise haut de gamme.
• Consommables de coupe : roue de coupe BOHLE importée ; plateau de travail : plateau étanche planéité ≤ ±0,20 mm/m ; crémaillère : Japan KHK.

Spécifications techniques

• Modèle : PEG-7015
• Marque : Perfect Laser
• Origine : Chine
• Taille maximale de coupe : 7000 x 1300 mm
• Taille minimale de chargement : 1500 x 1300 mm
• Épaisseur du verre : 3–19 mm
• Vitesse de transmission : 0–40 m/min (réglable)
• Cycle de chargement : 40–60 s (réglable)
• Profondeur maximale d'aspiration : 650–700 mm (selon configuration)
• Charge maximale : 1200 kg
• Nombre de bras de chargement (un côté) : 6
• Ventouses par bras simple : 4
• Alimentation d'installation : 380V/50Hz (options client possibles)
• Puissance installée / puissance réelle : 8 kW
• Air comprimé : 0,3–0,6 MPa (selon configuration mécanique)
• Pression sous vide : -70 ~ -90 kPa (réglable)
• Vitesse du pont de coupe : 0–180 m/min (réglable)
• Précision de positionnement de la tête : ≤ ±0,2 mm
• Parallélisme en ligne droite : ≤ ±0,25 mm/m ; précision diagonale : ≤ ±0,5 mm/m
• Poids total (env.) : 3 T

Emballage et livraison

• Emballage apte au transport maritime.
• Délais standards : 10–15 jours ouvrables (selon commande et configuration).
• Équipe d'emballage et logistique professionnelle ; service après‑vente et assistance technique disponibles.

Points forts
Machine de découpe de verre CNC entièrement automatique — SGS, PEG-7015, coupe max 7000x1300 mm, conçue pour lignes de production industrielles.
