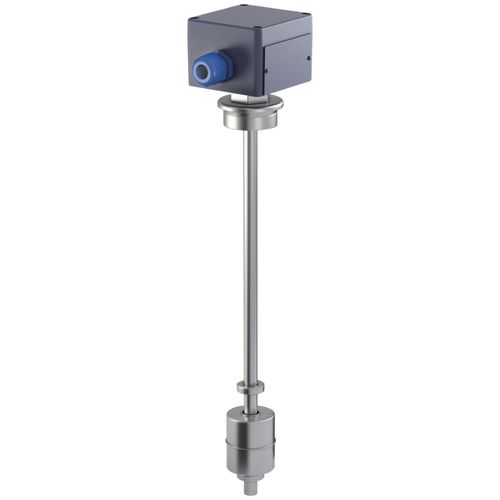

Capteur de niveau à flotteur magnétique LMC series

pour liquidessubmersible

Un flotteur se déplace le long d’un tube vertical qui sert de guide. Un aimant permanent situé dans le flotteur actionne l'un des mini-commutateurs Reed d’un chapelet de résistances. Cette chaîne de résistance se comporte comme un diviseur de tension. La valeur de la tension résultante correspondant à la mesure de niveau du milieu. La résolution de la mesure dépend du nombre de contacts utilisés. La mesure est indépendante des propriétés électriques du matériau de remplissage. Mode de fonctionnement Un aimant permanent situé dans le flotteur déclenche les commutateurs Reed à l’intérieur du tube guide. La valeur de la résistance totale obtenue, dépendant de la position du flotteur, varie de façon quasi-continue, par marches dont la hauteur est une fonction du nombre de mini-commutateurs Reed définissant la résolution du capteur. Le signal de sortie peut être celui du circuit à 3 fils du potentiomètre (env. 40 KOhm), ou encore un signal 4 - 20 mA, 2 fils.
