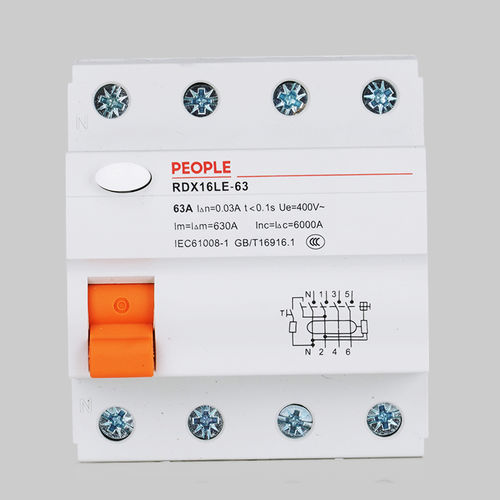

Dispositif différentiel à courant résiduel magnéto-thermique RDX16LE-63

de défaut de mise à la terrede fuite à la terreà courant résiduel

Le disjoncteur différentiel de la série RDX16LE est principalement utilisé dans les circuits à courant alternatif de 50 Hz, avec une tension nominale de service de 230 V ou 400 V, et d’un courant nominal allant jusqu’à 63 A, afin d’assurer une protection indirecte des personnes contre les fuites électriques et de prévenir les incendies résultant d’un défaut à la terre dû à une isolation défectueuse de l’équipement ou du circuit. Conditions normales de fonctionnement et environnement d’installation 3.1 Température : pas supérieure à +40 °C et pas inférieure à -5 °C ; la température minimale, par exemple lorsque la température est de +20 °C, est de +40 °C. Le produit peut supporter une humidité plus élevée en cas de variations, mais il convient de prendre des mesures spéciales et de veiller à ce que la température moyenne ne dépasse pas +35 °C. 3.2 Altitude du lieu d’installation : pas plus de 2 000 m. 3.3 Humidité relative : inférieure à 50 % ; à certaines températures, le produit peut supporter une humidité relative de 90 %. La condensation due à la température 3.4 Classe de pollution : classe 2 3.5 Environnement électromagnétique : B 3.6 Le champ magnétique du lieu d’installation ne doit pas dépasser l’intensité du champ magnétique terrestre dans aucune direction. 3.7 Méthode d’installation : TH35-7,5, coffret ou armoire de distribution. 3.8 Installation : l’angle entre le plan vertical et le plan d’installation ne doit pas dépasser 5°. 3.9 Conditions d’installation : le lieu d’installation ne doit pas être soumis à des chocs ni à des vibrations importants, et se trouver dans un environnement ne présentant aucun danger (explosion). 3.10 Type d’installation : classes 2 et 3 Structure et principe de fonctionnement Les disjoncteurs différentiels de cette série se composent d’un interrupteur principal, d’un transformateur de courant de séquence zéro, d’un déclencheur de fuite et de dispositifs de test, le tout logé dans un boîtier en plastique.
