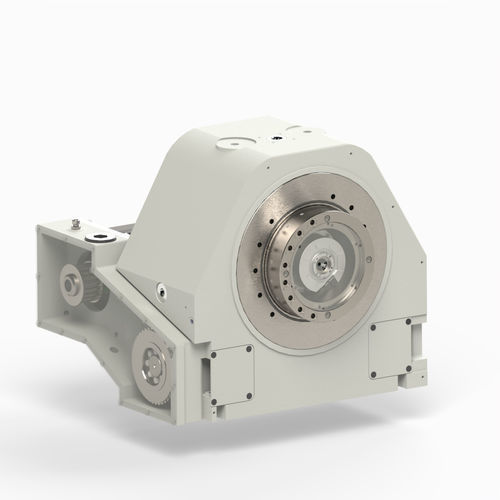

Table rotative entraînée par moteur AWU Series

horizontalebasculantepour machine-outil

Cette table CN horizontale a un plateau d'un diamètre minimum de 100 mm. Son axe tourne horizontalement et elle a une capacité de charge de 80 kg. Le diamètre du palier est de 120 x 70 mm et le diamètre maximal de l'alésage central est de 35 mm. Le rapport de transmission à vis sans fin est de 36, le couple d'entraînement est de 3 Nm, l'unité a un poids de 26 kg, et elle fonctionne à un maximum de 80 tours par minute (tr/min). La table CN horizontale peut supporter une charge axiale maximale de 2 000 N, a un moment d'inertie massique maximal de 1,4 kgm2, un moment d'inclinaison maximal au niveau de l'axe de rotation de 200 Nm et une pression de serrage maximale de 63 bar/6 bar. Le couple tangentiel maximal sans serrage est de 110 Nm, tandis qu'il est de 150 Nm/80 Nm lorsque le serrage est actionné. Le serrage est soit pneumatique, soit hydraulique. La série de tables à tourillons AWU avec un axe de rotation horizontal (longitudinal) et un plateau vertical (vertical) est disponible pour l'usinage de grandes pièces ainsi que pour l'usinage de métaux lourds. L'entraînement est réalisé par un jeu de roues à vis sans fin. Sur demande, nous pouvons fournir un réducteur supplémentaire à courroie dentée. La base de conception est le roulement YRT le plus grand possible. Pour la plus grande rigidité possible, des roulements de support supplémentaires sont disponibles sur la face arrière du boîtier. Le carter en fonte est conçu avec des parois épaisses et des nervures solides. Nous serions heureux de vous fournir notre conception pour vos besoins en matière de grands trous traversants Dans le cadre de la série, nous vous proposons des dessins supplémentaires : - Plaques frontales avec mandrins de serrage et mâchoires de boîte en différentes dimensions - Contre-paliers et ensembles de tourillons - Repos stable - Blocs de rouleaux - Mise en place de tables à tourillons AWU sur les tables ATU pour les machines-outils à cinq axes - Les axes linéaires comme infrastructure
