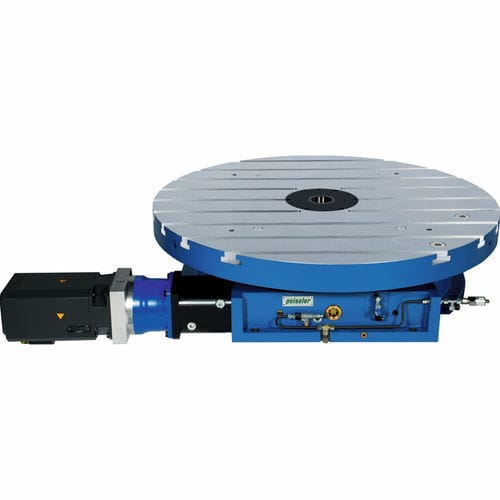

Plateau diviseur entraîné par moteur ATU Series
verticalpour machine-outilà vis sans fin

plateau diviseur entraîné par moteur
plateau diviseur entraîné par moteur
plateau diviseur entraîné par moteur
plateau diviseur entraîné par moteur
plateau diviseur entraîné par moteur
plateau diviseur entraîné par moteur
plateau diviseur entraîné par moteur
plateau diviseur entraîné par moteur
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Actionnement
entraîné par moteur
Configuration
vertical
Applications
pour machine-outil
Autres caractéristiques
à vis sans fin, CNC, de grandes dimensions
Diamètre

Max: 2 050 mm
(81 in)

Min: 420 mm
(17 in)

Description

La série de tables ATU avec un axe de rotation vertical (debout) et un plateau horizontal (longitudinal) est disponible pour l'usinage de grandes pièces ainsi que pour l'usinage de métaux lourds. L'entraînement est réalisé par un jeu de roues à vis sans fin. Un réducteur à courroie dentée supplémentaire peut être ajouté. Nous utilisons le roulement YRT de plus grand diamètre possible comme base de conception. Pour économiser la hauteur d'installation, nous concevons le carter à plat. Le carter en fonte est conçu avec des parois épaisses et des nervures solides. La conception est bien adaptée aux projets nécessitant de grands trous de passage. Taille des images : ATU 400 - ATU 520 - ATU 630 - ATU 800 - ATU 1000 - ATU 1250 - ATU 1600 - ATU 2000 Dans le cadre de la série ATU, nous vous proposons des modèles alternatifs : - Tables comme récepteur de palettes avec systèmes de serrage à point zéro - Tables comme récepteur de palettes selon DIN 55201 - Tableaux annexes - Tableaux intégrés - Tables de diapositives - Axe des x intégré et linéaire

---
