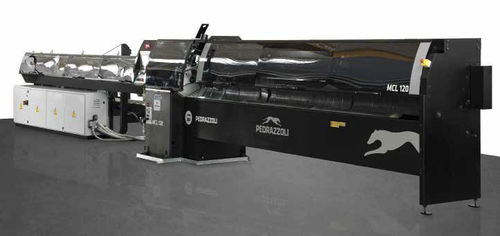

Ligne de découpe à lame rotative MCL 120

rotativepour métalde tubes

Présentation
La ligne de coupe automatique pour tubes MCL 120 est conçue pour le découpage automatique à haute productivité. La technologie IBP PEDRAZZOLI assure des cycles rapides et des découpes précises et répétables, avec options d’intégration pour l’ébavurage, le lavage et la collecte.

Avantages

• Tête de coupe à engrenages hélicoïdaux et double cylindre de serrage pour la longévité des lames, la précision et la perpendicularité.
• Performances élevées sur tubes à haute résistance et sur tubes à surface délicate ou paroi réduite.
• Butée de longueur motorisée pour positionnement automatique.
• Disposition optimisée des rouleaux et des mors pour un blocage sûr des tubes.
• Longueurs de déchargement disponibles : 3 000 mm ou 4 500 mm (autres longueurs sur demande).
• Alimentation et rotation de la lame motorisées assurant une qualité de coupe constante aux phases d’entrée, intermédiaire et sortie.
• Base de données technologique avec paramètres de coupe pour assister l’opérateur.
• Possibilité d’intégration avec unités automatiques d’ébavurage, lavage et collecte.

Caractéristiques

• 7 axes contrôlés pour une répétabilité et une précision constantes.
• Jusqu’à 3 longueurs de coupe différentes et 3 positions de déchargement.
• Changement de production entièrement automatique pour réduire au minimum le temps de mise en service.
• Large gamme de configurations et d’accessoires pour la personnalisation.

Données techniques
Dimensions (L x l x H) : 2500 x 11285 x 1800 mm
Poids : 4210 kg
Hauteur du plan de travail : 1040 mm
Capacité de coupe tubes ronds : Min. 12 mm – Max. 122 mm (jusqu’à 125 mm sur demande)
Capacité de coupe tubes carrés : Min. 12 mm – Max. 95 mm
Capacité de coupe tubes rectangulaires : Min. 15 x 10 mm – Max. 110 x 70 mm
Diamètre lame : 140 mm – 370 mm
Vitesse de rotation lame (variateur) : 35–300 tr/min
Capacité maximale du chargeur : 4 t
Longueur de faisceau gérable : 2200–6500 mm

IMS4 et remarques
La commande IMS4 permet la surveillance graphique et une programmation tactile intuitive. Une vidéo de démonstration est disponible. Configuration possible avec unités d’ébavurage, de lavage ou de collecte en aval.
