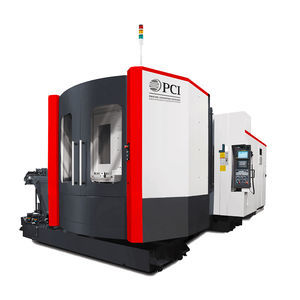

Centre d'usinage CNC 4-5 axes Meteor 630
horizontalà portiqueà table rotative inclinable

centre d'usinage CNC 4-5 axes
centre d'usinage CNC 4-5 axes
centre d'usinage CNC 4-5 axes
Ajouter à mes favoris
Ajouter au comparateur

Plus d'informations sur le site de PCI-SCEMM

Caractéristiques

Nombre d'axes
4-5 axes
Orientation de la broche
horizontal
Structure
à portique, à table rotative inclinable
Matière usinée
pour aluminium
Nez de broche
HSK A-63
Nombre d'outils
27 outils, 34 outils, 40 outils, 52 outils
Applications
pour l'industrie automobile
Autres caractéristiques
fraiseur, à grande vitesse, haute performance, de haute précision, CE, de taraudage, à chargement/déchargement automatisé, avec changeur de palettes, de production, à moteur linéaire
Course X

Min: 0 mm
(0 in)

Max: 630 mm
(25 in)

Course Y

Min: 0 mm
(0 in)

Max: 630 mm
(25 in)

Course Z

Min: 0 mm
(0 in)

Max: 630 mm
(25 in)

Vitesse de rotation

Min: 0 rpm
(0 rad.min-1)

Max: 18 000 rpm
(113 097 rad.min-1)

Puissance

30 kW, 50 kW
(40,79 hp, 67,98 hp)

Hauteur max. de la pièce

960 mm
(38 in)

Vitesse d'avancement axe X

80 000 mm/min
(52 in/s)

Vitesse d'avancement axe Y

90 000 mm/min
(59 in/s)

Charge max. de la table

250 kg, 500 kg
(551 lb, 1 102 lb)

Poids max. outil

8 kg, 16 kg
(17,6 lb, 35,3 lb)

Précision de placement

0,006 mm
(0 in)

Répétabilité

0,02 mm
(0,001 in)

Temps de changement outil

3,3 s

Poids total

20 015 kg
(44 125,52 lb)

Longueur hors tout

4 195 mm
(165,2 in)

Largeur hors tout

2 390 mm
(94,1 in)

Hauteur totale

3 419 mm
(134,6 in)

Description

Le Meteor 630 a été développé pour la nouvelle gamme de 2017 sous deux formes : la version palettisée et non-palettisée. Caractéristiques principales ♦ 4 ou 5 axes ♦ Développé pour le traitement de l’aluminium ♦ Broche grande vitesse Données techniques Modes de chargement Portique | palettiseur Commandes numériques Fanuc 31i-B Siemens Sinumerik 840 D SL (option) flexible, centre d‘usinage horizontal Le METEOR 630 est un centre d‘usinage horizontal 4 ou 5 axes. Il a été conçu pour atteindre les plus hautes exigences d’une ligne de production automobile de haute performance. Pour les clients à la recherche de temps de cycle et de temps de chargement/déchargement courts, la machine peut, optionellement, être équipée d‘un palettiseur. VOS AVANTAGES ▪ Spécialement développé pour le traitement de l‘aluminium ▪ Une productivité augmentée grâce à un palettiseur automatique ▪ Un espace au sol requis réduit grâce à une petite zone d‘installation ▪ Des mouvements efficaces qui réduisent vos coûts d‘énergie

VIDÉO

Catalogues

Meteor 630
Meteor 630
2 Pages
